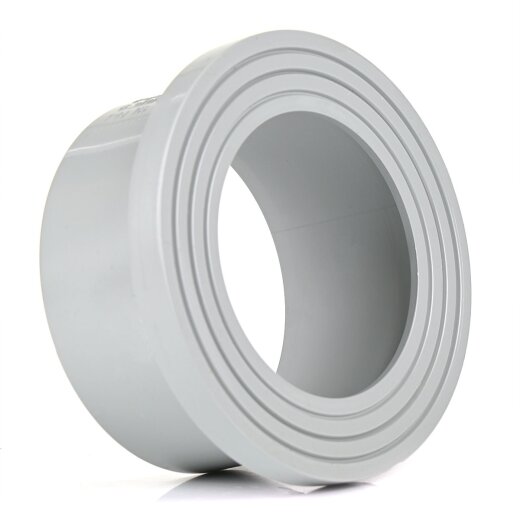

PVC-C Bundbuchse 63 mm

PVC-C Bundbuchse mit gerillter Auflagefläche für Flachdichtungen. Die Bundbuchse kann für Flansche aus verschiedenen Materialien verwendet werden.
Klebemuffe
21,49 €
inkl. 19% USt. , zzgl. Versand
  • 3 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 63 mm
DN: 50
Außendurchmesser: 77 mm
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 80 °C, kurz bis 95 °C
Material: PVC-C
Artikelgewicht: 0.107 kg
Hersteller: Van de Lande

Technische Zeichnung

technische Zeichnung der PVC-C-Bundbuchse
d1 DN d2 d5 Z B C PN
63 50 90 77 2,5 38 9 16
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar, bei einer Flüssigkeitstemperatur von 20 °C
Beschreibung

PVC-C Bundbuchse mit einer Klebemuffe, in die ein PVC-C Rohr eingeklebt wird. Für die Verklebung wird PVC-C Kleber benötigt. Die Muffenkanten sind nach innen angeschrägt, um eine einfache Verarbeitung der Bundbuchse zu gewährleisten. Die Bundbuchse kann mit einem Flansch Ihrer Wahl kombiniert werden, da der Flansch selbst keinen Kontakt zum Medium besitzt. Die Auflagefläche ist gerillt, sodass eine Kombination mit allen Flanschdichtungen möglich ist. Alle PVC-C von uns angebotenen Bundbuchsen sind für für Druckbereiche bis16 bar, bei 20 °C Medientemperatur ausgelegt.

PVC-C zeichnet sich gegenüber PVC-U durch eine höhere chemische Beständigkeit gegenüber diverser Säuren und Lagen aus, weshalb es ein beliebter Werkstoff in der Abwassertechnik und der chemischen Prozessindustrie ist. Die Temperaturbeständigkeit von 0 - 80 °C ermöglicht einen diversen Einsatzbereich.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +80 °C, kurz 95 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Häufige Fragen

PVC-C ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Beachten Sie allerdings, dass verschiedene PVC-C Fittings und Ventile auch zusätzlich aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-C Rohre, sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-C Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich PVC-C Kleber und gegebenenfalls PVC-C Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig. Die Verklebung erfolgt bei allen klebbaren Kunststoffrohrleitungen gleich.

Klebeanleitung für PVC-C Rohren und Fittings

Nein. PVC-C Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
