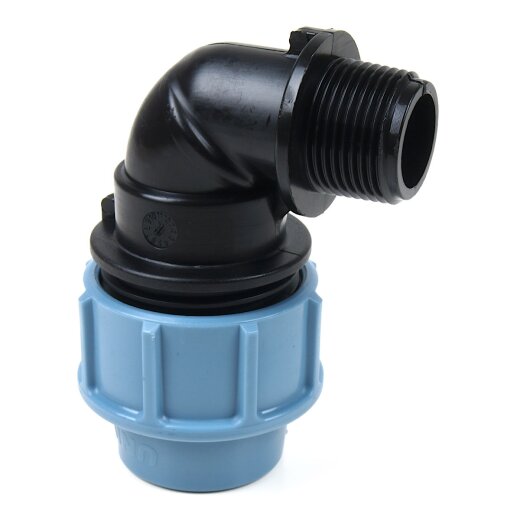

PE-Winkel 90° 1x Klemmmuffe 110 mm 1x Außengewinde 4" (113,03 mm)

Kategorie: PE-Verschraubungen aus Kunststoff (PP)

Klemmmuffe x Außengewinde
32,01 €

inkl. 16% USt. , zzgl. Versand

Lieferzeit: 4 - 5 Werktage


Artikelnummer: 0706768

Kategorie: PE-Verschraubungen aus Kunststoff (PP)

Dieser PE-Winkel besitzt auf einer Seite eine Klemmmuffe, in der sich ein PE-Rohr befestigen lässt und auf der anderen Seite ein Außengewinde, auf welches ein Kunststofffitting mit entsprechendem Innengewinde aufgeschraubt werden kann.

Produktdaten

Anschluss: Klemmmuffe x Außengewinde (R)
Anschlussmaße: 110 mm x 4" (113,03 mm)
Arbeitsdruck (PN): 16 bar
Temperatur: -10 °C bis +80 °C, kurzzeitig 100 °C
Material: PP
Normen/Zulassungen: DVGW
Artikelgewicht: 2.48 kg
Hersteller: UNIDELTA S.P.A.

Technische Zeichnung

Technische Zeichnung des PE-Winkels
d x G D I H L L1 PN
110 x 4" 183 205 42 270 144 16

Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei 20 °C Flüssigkeitstemperatur.

Beschreibung

PE-Winkel mit einer Klemmverschraubung für PE-Rohre und einem Außengewinde für Gewindefittings mit entsprechendem Innengewinde. In die Klemmmuffe kann ein PE-Rohr eingeschoben und festgeschraubt werden. Eine solche Verbindung kann für einen Betriebsdruck von bis zu 16 bar verwendet werden. Der PE-Winkel eignet sich für alle PE-Rohre. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworthgewinde, welches direkt mit PP-Gewindefittings sowie Gewindefittings aus anderen Materialien verschraubt werden kann.

Das Gewinde muss zusätzlich mit einem geeigneten Gewindedichtmaterial abgedichtet werden. Für Kunststoffgewinde eignet sich PTFE-Dichtband. Der PE-Winkel ist vom DVGW geprüft und für die Trinkwasserversorgung zugelassen. Die Überwurfmutter lasst sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels für PE-Fittings.

Produkteigenschaften

  • Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
  • UV-beständig
  • geringes Gewicht
  • hohe Abriebfestigkeit
  • physiologisch unbedenklich
  • DVGW-geprüft (trinkwassertauglich)

Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen
