Produktbeschreibung

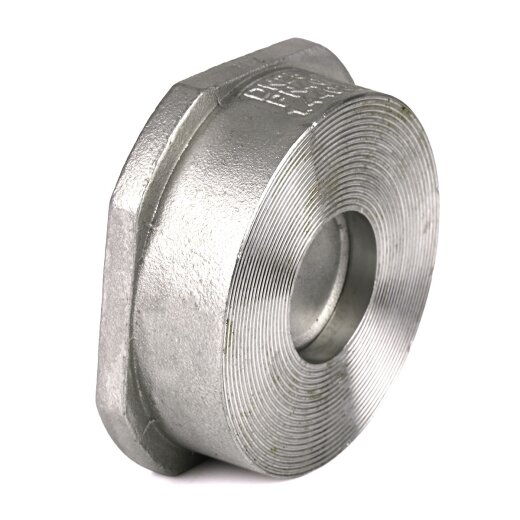

Edelstahl Rückschlagventil aus Edelstahl 316 (Werkstoff 1.4408) für den Einsatz zwischen zwei Flanschen. Das Rückschlagventil ist mit einer Edelstahlfeder ausgestattet, ist selbstschließend und kann in jeder Position verbaut werden. Die gerillten Anschlussflächen ermöglichen eine optimale Abdichtung verschiedener Flanschdichtungen. Ideal für den Einsatz in industriellen Anlagen für heiße und kalte Medien.
Das Rückschlagventil kommt ohne Dichtungen aus, weshalb die chemische Beständigkeit und die Temperaturbeständigkeit auf den Edelstahl abgestimmt werden kann und nicht beeinträchtigt wird. Alle mit dem Medium in Kontakt kommende Terile bestehen aus Edelstahl 1.4408 (AISI 316). Das Ventil eignet sich für einen Betriebsdruck von 40 bar.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
- für Druckbereiche bis 40 bar
Technische Zeichnung
| DN | Größe | d | d1 | A | D | L | M | H |
|---|---|---|---|---|---|---|---|---|
| 15 | 1/2" | 15 | 43 | 45 | 53 | 16,5 | 27,7 | 4,4 |
| 20 | 3/4" | 20 | 53 | 55 | 63 | 19,5 | 34,2 | 4,8 |
| 25 | 1" | 25,4 | 63 | 65 | 73 | 22 | 39,4 | 5,4 |
| 32 | 1 1/4" | 30 | 75 | 78 | 84 | 28 | 43,7 | 6,0 |
| 40 | 1 1/2" | 38 | 86 | 88 | 94 | 32 | 54,0 | 6,6 |
| 50 | 2" | 47 | 96 | 98 | 107 | 40 | 63,5 | 7,1 |
| 65 | 2 1/2" | 62,5 | 115 | 118 | 126 | 46 | 82,8 | 7,8 |
| 80 | 3" | 77 | 130 | 134 | 144 | 50 | 98,8 | 8,4 |
| 100 | 4" | 96 | 151 | 154 | 164 | 60 | 119,8 | 9,0 |
Alle Maße sind in mm angegeben.
Herstellerinformationen
ABC Edelstahl Armaturen & Fittings GmbH
Corneliusstr. 2
Baden-Württemberg
Wuppertal, Deutschland, 42329
info@abc-edelstahl.de
Produktdaten
| Anschluss: | Montage zwischen zwei Flansche |
|---|---|
| Anschlussmaße: | Flanschgröße DN 50 |
| DN: | DN 50 |
| Arbeitsdruck (PN): | 40 bar |
| Öffnungsdruck: | 24 - 30 mbar (0,024 - 0,03 bar) |
| Temperatur: | -20 °C - 240 °C |
| Material: | Gehäuse, Scheibe und Feder aus Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ), Schrauben aus Edelstahl 304 (V2A Stahl) |
| Normen/Zulassungen: | Für Flansche nach EN 1092 PN10/16/25/40 - ANSI 150/300 |
| Artikelgewicht: | 0.865 kg |
| Hersteller: | ABC Edelstahl Armaturen & Fittings GmbH |
| Eigenschaften der Edelstahlfittings | |
