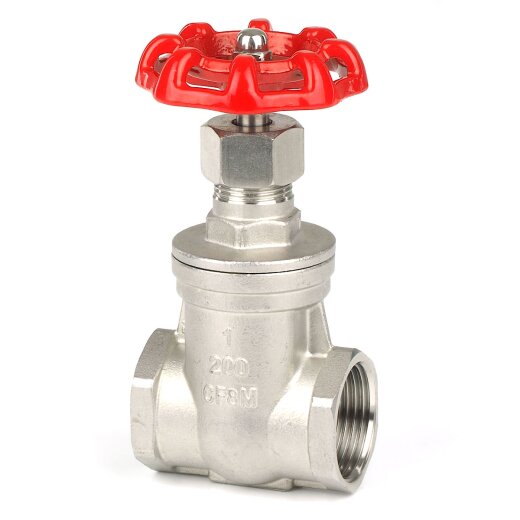

Edelstahl Muffenschieber 2 1/2" (75,18 mm) 2x Innengewinde

Innengewinde
139,00 €
inkl. 19% USt. , frachtfreie Lieferung
  • Lieferzeit: 6 - 7 Werktage Deutschland

Produktdaten

Anschluss: 2x Innengewinde (Rp)
Anschlussmaße: 2 1/2" (75,18 mm)
Arbeitsdruck (PN): 16 bar
Temperatur: max. 180 °C
Material: Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ), Handrad aus Aluminium, Spindel aus Edelstahl
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller: diverse
Gewindemaße in mm DIN-Logo
Beschreibung

Edelstahl Muffenschieber / Absperrschieber mit beidseitigem Innengewinde und Handrad aus lackiertem Aluminium. Der Absperrschieber kommt ohne Dichtungen aus und kann für Heißwasser bis 180 °C verwendet werden. Oben am Handrad befindet sich ein Metallschild, auf dem die Drehrichtung zum Öffnen und Schließen aufgedruckt ist. Das Handrad ermöglicht ein sehr gleichmäßiges Öffnen und Schließen des Muffenschiebers, wodurch starke Druckveränderungen in der Leitung vermieden werden können. Siehe hierzu auch: Druckstoß/Wasserhammer. Anders als bei Kugelhähnen lässt sich hier allerdings nicht einschätzen wie weit der Schieber geöffnet ist. Die Fließrichtung des Mediums (z. B. Wasser) kann zu beiden Seiten hin erfolgen.

Bei den Gewinden handelt es sich um Whitworth-Rohregewinde, welche standardmäßig in der Wassertechnik zum Einsatz kommen. Die Abdichtung der Gewinde erfolgt über PTFE-Gewindedichtband oder Gewindedichthanf. Die Innengewinde sind zylindrisch/parallel.

Bei einem Muffenschieber wird eine Platte, in diesem Fall eine Edelstahlplatte nach oben oder unten geschoben, wodurch das Ventil geöffnet oder geschlossen wird. Anders als bei einem Muffenventil wird ein Muffenschieber nicht zur Durchflussregulierung verwendet und wird in der Regel nur geöffnet oder geschlossen.

Edelstahl zeichnet sich durch seine physiologische Unbedenklichkeit und seiner hervorragenden chemische und thermischen Beständigkeit gegenüber diversen Chemikalien, Chlor und hohen, als auch tiefen Temperaturen aus. Da keine Dichtung und damit nur ein Material mit dem Medium (Gas oder Flüssigkeit) in Kontakt kommt, ist die Beständigkeit lediglich vom Edelstahl abhängig.

Der Edelstahl Muffenschieber kann für den Einsatz in der Wassertechnik, der chemischen Industrie, der Lebensmitteltechnik und für Trinkwasserleitungen verwendet werden und eignet sich für kalte (Kühltechnik) und heiße Medien (auch Wasserdampf).

Produkteigenschaften

  • geeignet für Kaltwasser und Heißwasser
  • rostfrei und korrosionsbeständig
  • langlebig

Häufige Fragen

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.

Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.

Liste ansehen
