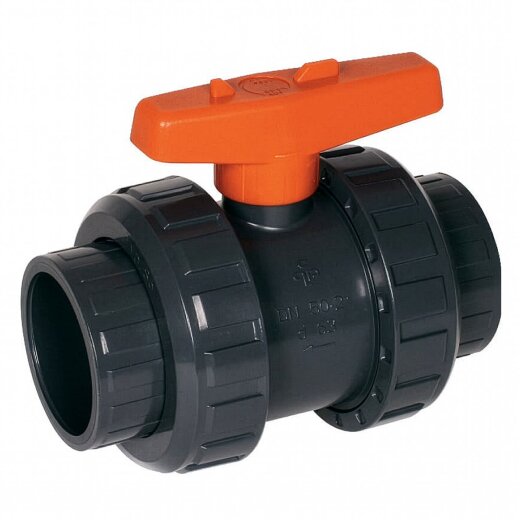

Praher S6 PVC-U Kugelhahn 2x Klebemuffe 16 mm

Der 2-Wege-Kugelhahn S6 aus PVC-U mit Klebemuffen und EPDM-Dichtungen ist für einen Nenndruck von PN16 ausgelegt. Seine Konstruktion ermöglicht einen radialen Ein- und Ausbau und einen wartungsfreien Betrieb, ideal für den Schwimmbadbau und Industrieanwendungen.

  • Ausgelegt für einen Nenndruck von bis zu 16 bar (PN16)
  • Gefertigt aus robustem PVC-U mit Dichtungen aus EPDM
  • Schwimmend gelagerte Kugel mit Gleitringen aus PE
  • Einfache und dauerhafte Montage dank Klebemuffen-Anschlüssen
  • Ideal für Schwimmbadtechnik, Wasseraufbereitung und industrielle Anlagen
Klebemuffen
12,31 €
inkl. 19% USt. , zzgl. Versand
  • Lieferzeit: 8 - 10 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 16 mm
DN: DN10
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: Körper, Spindel und Anschlüsse aus PVC-U, Dichtungen aus EPDM, Kugelgleitringe aus PE
Kvs-Wert: 130 l/min
Normen/Zulassungen: EURASEC Hygienezertifikat, GOST Zertifikat, Rostehnadzor Verwendungsgenehmigung
Typ: S6
Hersteller: Praher Plastics
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

technische Zeichnung des PVC-Kugelhahns
d DN A B D H t Z PN
16 10 44,5 42,5 55,5 47 16,5 51 16

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

Beschreibung

Der 2-Wege Kugelhahn S6 aus ist eine robuste Armatur, die speziell für den zuverlässigen Einsatz in Rohrleitungssystemen konzipiert wurde. Gefertigt aus hochwertigem PVC-U (Hart-Polyvinylchlorid), zeichnet sich der Kugelhahn durch eine hohe Langlebigkeit und Beständigkeit gegenüber vielen Medien aus. Die Konstruktion umfasst eine schwimmend gelagerte Kugel, die durch präzise gefertigte Gleitringe aus Polyethylen (PE) geführt wird. Dies gewährleistet eine leichtgängige und verschleißarme Betätigung.

Für eine sichere und dauerhafte Abdichtung sorgen O-Ringe aus EPDM (Ethylen-Propylen-Dien-Kautschuk). Dieses Dichtungsmaterial ist bekannt für seine ausgezeichnete Witterungs-, Ozon- und Alterungsbeständigkeit sowie seine Eignung für eine Vielzahl von wässrigen und chemischen Lösungen. Der PVC-U Kugelhahn ist für eine Druckstufe von bis zu PN16 ausgelegt, was ihn für Anwendungen mit einem Nenndruck von 16 bar bei 20 °C qualifiziert.

Die Integration in Rohrleitungssysteme erfolgt über beidseitige Klebemuffen, die ebenfalls aus PVC-U gefertigt sind. Diese Anschlussart ermöglicht eine schnelle, sichere und stoffschlüssige Verbindung mit PVC-U Rohren. Dank dieser Materialkombination und der robusten Bauweise eignet sich der Kugelhahn S6 ideal für den Einsatz in der Wasseraufbereitung, im Schwimmbadbau, im Poolbau, im Teichbau, in der Bewässerungstechnik sowie in industriellen Anlagen, in denen eine zuverlässige Absperrfunktion gefordert ist. Der ergonomische Handgriff ermöglicht eine einfache manuelle Bedienung zur Steuerung des Durchflusses.

Eine Besonderheit dieses Kugelhahns ist seine Servicefreundlichkeit. Er ist radial ein- und ausbaubar, was die Montage und Demontage ohne zusätzliches Werkzeug erheblich erleichtert. Für die Justierung der Dichtungen kann der Handhebel als Schlüssel verwendet werden, um den Druckring bei Bedarf nachzuziehen. Die beidseitig gesicherte Kugel und eine doppelte Wellendichtung sorgen für zusätzliche Betriebssicherheit.

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Ja, der Kugelhahn ist radial ein- und ausbaubar, was bedeutet, dass er aus der Leitung entfernt werden kann, ohne die Rohrleitung demontieren zu müssen. Die Überwurfmuttern des Kugelhahns S6 sind mit den Überwurfmuttern der Ventile von Praher/Peraplas mit dem Typ M1 kompatibel, wodurch eine Aufwertung zu einem Kugelhahn mit Elektromotor oder Industriekugelhahn im Nachgang möglich ist. Die Kugel ist durch ein Herausspülen gesichert, sodass beide Seite des Kugelhahns unabhängig von der Fließrichtung des Mediums im geschlossenen Zustand demontiert werden können.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Der Kugelhahn eignet sich hervorragend für den Einsatz in Schwimmbädern, im Poolbereich, im Teichbau, in Bewässerungssystemen, der Wasseraufbereitung und allgemeinen industriellen Anwendungen, bei denen PVC-U Rohrsysteme verwendet werden.
