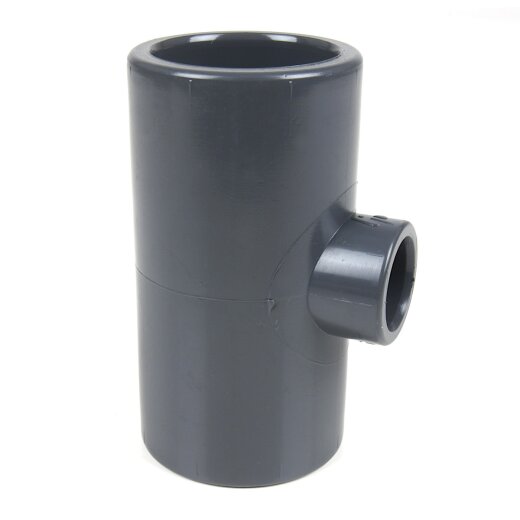

PVC-T-Stück reduziert 2x Klebemuffe 40 mm, 1x Klebemuffe 20 mm
große Klebemuffen
kleine Klebemuffe (Mitte)
1,58 €

inkl. 19% USt. , zzgl. Versand

140 auf Lager

Lieferzeit: 1 - 2 Werktage


Artikelnummer: 0110293

Kategorie: PVC T-Stücke, Y-Stücke u. Kreuzstücke

PVC T-Stück, bei dem die gegenüberliegenden Klebemuffen den gleichen Innendurchmesser besitzen und der Abzweig eine reduzierte Klebemuffe aufweist. In allen Muffen können PVC-Rohre eingeklebt werden.

Produktdaten

Anschluss: Klebemuffe x Klebemuffe x Klebemuffe
Anschlussmaße: 40 mm x 20 mm x 40 mm
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 0.12 kg
Hersteller: VDL® - Van de Lande BV

Technische Zeichnung

technische Zeichnung des PVC T-Stücks
d1 d2 Z1 Z2 B C PN
40 20 23 23 26 16 16
Alle Maße sind in mm angegeben.
PN = Nenndruck (Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C)

Beschreibung

Mit Hilfe von reduzierten PVC-T-Stücken kann ein Hauptrohrsystem auf mehrere kleinere Rohrsysteme unterteilt werden, ohne das ein großer Druckverlust in Kraft tritt. PVC-T-Stücke finden in den meisten Rohrsystemen Anwendung, da man mit Hilfe von Kugelhähnen oder Zugschiebern einfach eine Seite des PVC-T-Stücks schließen kann und dadurch selbst bestimmen kann, in welche Richtung sich die Flüssigkeit bewegt.

Der maximale Druck, den unsere reduzierten PVC-T-Stücke standhalten können, liegt bei etwa 16 bar (bis 140 mm), welcher mit zunehmender Größe der reduzierten PVC-T-Stücke abnimmt. Mit reduzierten PVC-T-Stücken lassen sich leicht viele Rohrsysteme Anlegen die dann mit Hilfe von Zugschiebern und Kugelhähnen gesteuert werden können. So kann man z.B. von einem Hauptrohrsystem, welches mit 50 mm Rohren bestückt ist, einfach auf mehrere kleinere Rohrsysteme umleiten, die vielleicht nur 25 mm oder 32 mm Verrohrung haben sollen und das ohne großen Druckverlust.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar
