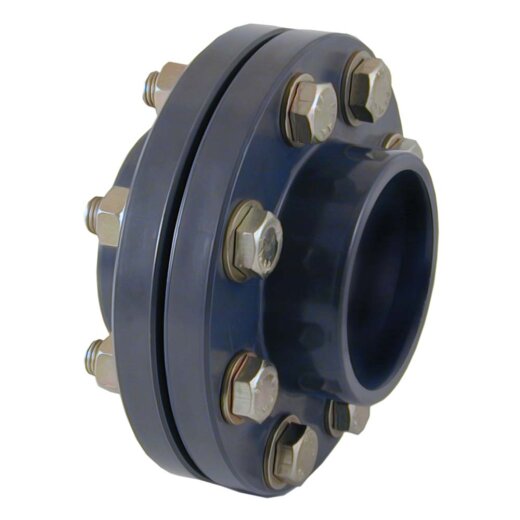

PVC-Flanschkupplung (Komplettsatz) 90 mm

Kategorie: PVC-Flansche u. Bundbuchsen

Klebemuffen
32,54 €

inkl. 19% USt. , zzgl. Versand

3 auf Lager

Lieferzeit: 1 - 2 Werktage


Artikelnummer: 13-16-02 / 02372

Kategorie: PVC-Flansche u. Bundbuchsen

Produktdaten

Anschluss: Klebemuffen x Flansch
Anschlussmaße: 90 mm x DN 80
DN: DN 80
Lochdurchmesser: 18 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 3.02 kg
Hersteller: Cepex®

Technische Zeichnung

technische Zeichnung des Flanschsets
D DN PN L
90 80 16 115
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

Beschreibung

Die Flanschkupplung besteht aus zwei Festflanschen (Flansch und Bundbuchse aus einem Stück), einer Flachdichtung und einem kompletten Schraubensatz. Auf beiden Seiten befinden sich Klebemuffen in die PVC-U Rohre eingeklebt werden. Für die Verklebung wird PVC-Kleber benötigt. Die Muffenkannten sind nach innen angeschrägt, um eine einfache Montage der Rohre zu gewährleisten.

Explosionszeichnung des Flanschsets
Nummer Name Material
1 Festflansch PVC-U
2 Flachdichtung EVA
3 Schraube DIN 931 verzinkter V2A Stahl
4 Unterlegscheibe DIN 125-A verzinkter V2A Stahl
5 Mutter DIN 934 verzinkter V2A Stahl

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar
