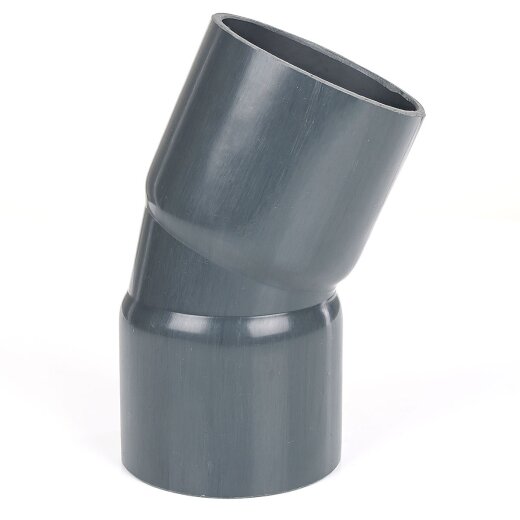

PVC-Bogen 22,5° 125 mm

Der PVC-Bogen mit einem Winkel von 22,5° besitzt auf beiden Seiten eine Klebemuffe, in die ein PVC-Rohr oder PVC-Fitting mit entsprechendem Klebestutzen eingeklebt werden kann.

Klebemuffen
46,49 €
inkl. 19% USt. , zzgl. Versand
  • Lieferzeit: 4 - 5 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 125 mm
Arbeitsdruck (PN): 12,5 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 0.951 kg
Hersteller: Van de Lande

Technische Zeichnung

Technische Zeichnung des Bogens.
d Z B (max. tol. +15%) PN
125 75 79 12,5
Alle Maße sind in mm angegeben.
PN = Nenndruck (Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C)
Beschreibung

Der PVC-Bogen besitzt auf beiden Seiten eine Klebemuffe und ist in einem Winkel von 22,5° geneigt. In die Klebemuffen können PVC-Rohre eingeklebt werden. Für die Verklebung benötigen Sie zusätzlich PVC-U Kleber. Die Muffenseiten sind nach innen angeschrägt, um ein einfaches Einstecken der PVC-Rohre zu ermöglichen. Der Bogen ist aus einem PVC-Rohr gefertigt (kein Spritzguss), bei dem die Enden zu einer Klebemuffe aufgeweitet wurden. Geeignet für Druckbereiche bis 12,5 bar (bei 20 °C Flüssigkeitstemperatur).

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
