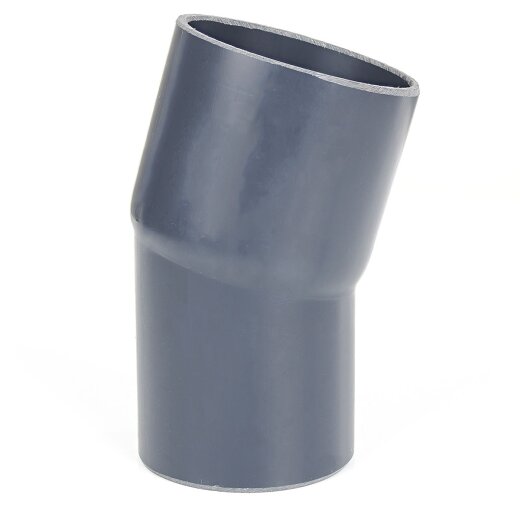

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

PVC-Bogen 15° Klebemuffe x Klebestutzen

Q: Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung , welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Q: Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

Q: Wie werden PVC-Rohrleitungen verklebt?

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig. Klebeanleitung für PVC-Rohren und Fittings

Q: Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Artikelnummer: PVCBOG15
Kategorie: PVC-U Winkel u. Bogen

PVC-Bogen 15° mit einer Klebemuffe auf der einen und einem Klebestutzen auf der anderen Seite.

Klebemuffe u. Klebestutzen

13,99 €

inkl. 19% USt. , zzgl.

8 Auf Lager

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Klebemuffen x Klebestutzen	Arbeitsdruck	Preis	Lagerbestand
PVC-Bogen 15° 1x Klebemuffe 90 mm, 1x Klebestutzen 90 mm	0100045	90 mm x 90 mm	12,5 bar	13,99 € *
PVC-Bogen 15° 1x Klebemuffe 110 mm, 1x Klebestutzen 110 mm	0100046	110 mm x 110 mm	12,5 bar	22,49 € *
PVC-Bogen 15° 1x Klebemuffe 125 mm, 1x Klebestutzen 125 mm	0100047	125 mm x 125 mm	12,5 bar	25,99 € *
PVC-Bogen 15° 1x Klebemuffe 140 mm, 1x Klebestutzen 140 mm	0100048	140 mm x 140 mm	12,5 bar	44,99 € *
PVC-Bogen 15° 1x Klebemuffe 160 mm, 1x Klebestutzen 160 mm	0100049	160 mm x 160 mm	12,5 bar	43,99 € *
PVC-Bogen 15° 1x Klebemuffe 200 mm, 1x Klebestutzen 200 mm	0100050	200 mm x 200 mm	12,5 bar	75,99 € *
PVC-Bogen 15° 1x Klebemuffe 225 mm, 1x Klebestutzen 225 mm	0100749	225 mm x 225 mm	12,5 bar	98,99 € *
PVC-Bogen 15° 1x Klebemuffe 250 mm, 1x Klebestutzen 250 mm	0100051	250 mm x 250 mm	12,5 bar	128,99 € *
PVC-Bogen 15° 1x Klebemuffe 315 mm, 1x Klebestutzen 315 mm	0100052	315 mm x 315 mm	12,5 bar	158,99 € *

Produktbeschreibung

Der PVC-Bogen besitzt eine Klebemuffe und einen Klebestutzen und ist in einem Winkel von 15° geneigt. In die Klebemuffe kann ein PVC-Rohr eingeklebt werden. Für die Verklebung benötigen Sie zusätzlich PVC-U Kleber. Die Muffenseite ist nach innen angeschrägt, um ein einfaches Einstecken des Rohres zu ermöglichen. Die Stutzenseite ist ebenfalls angefast. Der Bogen ist aus einem PVC-Rohr gefertigt (kein Spritzguss). Geeignet für Druckbereiche bis 12,5 bar (bei 20 °C Flüssigkeitstemperatur).

Produkteigenschaften

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch einsetzbar

Zusatzinformationen

Tabelle zur Druckumrechnung

chemische Beständigkeit

Materialeigenschaften von PVC-U

PVC-U Rohre und Fittings verkleben

Diagramme

Häufige Fragen & Hilfe

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Wie werden PVC-Rohrleitungen verklebt?

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Herstellerinformationen

KLN & Heumann GmbH
Max-Planck-Straße 93
Nordrhein-Westfalen
Bad Salzuflen, Deutschland, 32107
info@k-l-n.de

Produktdaten

Anschluss:	Klebemuffen x Klebestutzen
Anschlussmaße:	90 mm - 315 mm
Arbeitsdruck (PN):	12,5 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Hersteller:	KLN - Kunststofflager Nord
Eigenschaften der PVC-U Fittings und Rohre
