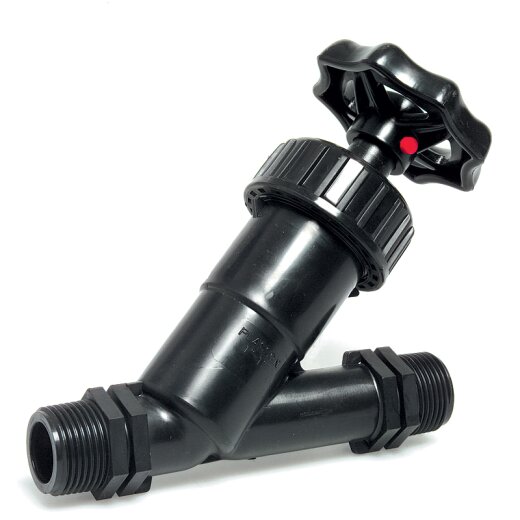

PP-Schrägsitzventil mit Handrad, 2x Außengewinde 1" (33,25 mm)

Außengewinde
25,21 €
inkl. 19% USt. , zzgl. Versand
  • 4 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: 2x Außengewinde (R)
Anschlussmaße: 1" (33,25 mm)
Arbeitsdruck (PN): 10 bar
Temperatur: -10 °C bis +80 °C, kurzzeitig 100 °C
Material: PP, Dichtungen aus NBR
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.288 kg
Hersteller: diverse
Eigenschaften der PP-Gewindefittings

Technische Zeichnung

Technische Zeichnung des PP-Schrägsitzventils
R A H I2
1" 140 170 20

Alle Maße sind in mm angegeben.

Beschreibung

Das Schrägsitzventil besitzt auf beiden Seiten ein Außengewinde. Das Ventil wird mithilfe eines Drehrads verschlossen. Das Drehrad ermöglicht ein sehr einfaches Einstellen des Durchflusses. Um das Gewinde abzudichten, benötigen Sie zusätzlich ein Dichtband. Das schräg angesetzte Drehrad ermöglicht eine einfache Bedienung des Ventils, auch an schwer erreichbaren Stellen.
