Messing Winkelverschraubung Innengewinde x Außengewinde 3/8" (16,66 mm)

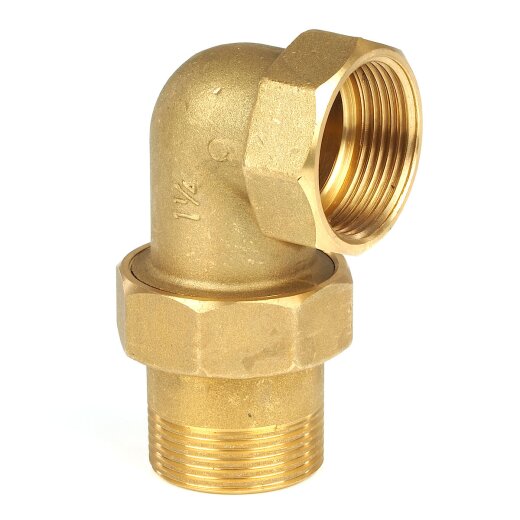

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Messing Winkelverschraubung Innengewinde x Außengewinde 3/8" (16,66 mm)

Q: Sind Messingfittings für Trinkwasserleitungen geeignet?

Seit Einführung der Trinkwasserverordnung 50930-6 müssen alle Messingfittings, welche für den Einsatz im Trinkwasserbereich verwendet werden neue, geringere Grenzwerte an Blei einhalten. Alle Messingfittings sind aus CW617N Messing gefertigt und erfüllen somit diese Norm. Dies macht eine Kombination der Gewindefittings mit Messing-Klemmverschraubungen für PE-Rohre möglich, welche ebenfalss aus CW617N Messing bestehen und für Trinkwassleitungen verwendet werden können. Verchromte Armaturen können Nickel an das Trinkwasser abgeben, wodurch die Grenzwerte teilweise erheblich überschritten werden. Verwenden Sie für Trinkwasserleitungen Armaturen, welche ganz unvernickelt (unverchromt) sind oder bei denen alle Teile, welche mit dem Trinkwasser in Kontakt kommen frei von einer Nickelschicht (Chromschicht) sind, wie z. B. den Trinkwasserkugelhahn , bei dem die Gewinde unvernickelt sind.

Q: Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist. Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Gewindefittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben. Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter: Gewindefittings und -rohre abdichten

Q: Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff und Metall kombiniert werden. Die Gewinde werden in parallele/zylindrische und kegelige/konische Gewinde unterschieden. Während Innengewinde immer zylindrisch sind, können Außengewinde beide Formen besitzen. Im Rohr- und Schlauchleitungsbereich haben sich konische Außengewinde etabliert und werden bei nahezu allen Fittingmaterialien verwendet. Bei Fittings aus Messing hingegen kommen ausschließlich zylindrische Gewinde zum Einsatz, um eine Spannungsrisssbildung zu vermeiden.

Q: Können Messingfitting mit anderen Metallen kombiniert werden?

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messing) spielt die Reihenfolge keine Rolle.

Q: Wie kann eine Korrosion (Oxidation) bei Messingfittings vermieden werden?

Messing eignet sich nicht für alle Wasserführenden Bauelemente. Durch verschiedene Säuren findet im Messing eine sogenannte Entzinkung statt, bei der das Zink herausgelöst wird und das Bauteil porös, wie ein Schwamm wird. Die Entzinkung von Messing betrifft alle Messingfittings in der Wassertechnik. Um eine Entzinkung möglichst zu vermeiden, achten Sie auf folgende Punkte. Vermeiden Sie stehendes Wasser in Leitungen. Höhere Strömungen vermindern eine Entzinkung. Verwenden Sie keine Messingfittings für den Transport von Salzwasser. Vermeiden Sie hartes Wasser. Vermeiden Sie niedrige PH-Werte unter 7. Heißes Wasser begünstigt die Entzinkung. Für Messingfittings im Heizungsbau sollte ein leicht basischer PH-Wert von 8,2 - 9,5 gegeben sein. Weitere Informationen finden Sie unter: Entzinkung von Messing .

Artikelnummer: 0710472
Kategorie: Messing Winkel und Bogen

Gewindedurchmesser

6,99 €

inkl. 19% USt. , zzgl.

4 Auf Lager
Lieferzeit: 1 - 3 Werktage Deutschland

Produktbeschreibung

Messing-Winkelverschraubung mit einem Innengewinde und einem Außengewinde. Bei den Gewinden handelt es sich um Whitworth-Rohregewinde, wie sie standardmäßig in der Wassertechnik zum Einsatz kommen. Eine Kombination mit Gewindefittings aus anderen Werkstoffen ist problemlos möglich. Die Gewindeseiten sind durch eine Überwurfmutter miteinander verschraubt und können voneinander getrennt werden, wodurch eine einfache Montage des Messingwinkels gewährleistet wird, da der Winkel selbst nicht gedreht werden muss. Die Überwurfmutter kann mit einem Schraubenschlüssel (Maulschlüssel) festgeschraubt werden.

Der maximale Druckbereich liegt bei 16 bar. Die Messingwinkelverschraubung kann sowohl für heißes als auch für kaltes Wasser im Sanitärbereich oder der Bewässerung verwendet werden. Für die Abdichtung der Gewinde benötigen Sie zusätzlich ein Abdichtband aus PTFE (Teflon) oder Hanf. Die Anschlussseiten dichten konisch miteinander ab und kommen ohne Dichtring aus, wodurch das Medium (z. B. Wasser) ausschließlich mit einem Material in Kontakt kommt.

Wie bei allen Messingfittings gilt, dass eine Anwendung in Salzwasser oder stark chlorhaltigem Wasser vermieden werden sollte, um eine Korrosion des Messings zu vermeiden. Siehe hierzu auch: Entzinkung von Messing.

Produkteigenschaften

geeignet für Kaltwasser und Heißwasser
rostfrei und korrosionsbeständig
langlebig
für Druckbereiche bis 16 bar
Messing nach Trinkwasserverordnung 50930-6

Zusatzinformationen

Umrechnungstabelle Whitworth-Gewinde Zoll in mm

Gewinde abdichten

Diagramme

Häufige Fragen & Hilfe

Sind Messingfittings für Trinkwasserleitungen geeignet?

Wie werden die Gewinde abgedichtet?

Welcher Gewindetyp wird verwendet?

Können Messingfitting mit anderen Metallen kombiniert werden?

Wie kann eine Korrosion (Oxidation) bei Messingfittings vermieden werden?

Herstellerinformationen

puteus GmbH
Lenenweg 6
Nordrhein-Westfalen
Tönisvorst, Deutschland, 47918
info@puteus.de

Produktdaten

Anschluss:	Innengewinde (G) x Außengewinde (G)
Anschlussmaße:	3/8" (16,66 mm)
Arbeitsdruck (PN):	16 bar
Temperatur:	-20 °C bis 120 °C
Material:	Messing CW617N (für Trinkwasserleitungen verwendbar)
Normen/Zulassungen:	CW617N-Messing für die Trinkwasserversorgung nach Verordnung 50930-6, Gewinde: ISO 228/1 (DIN259)
Artikelgewicht:	0.084 kg
Hersteller:	Puteus
Eigenschaften der Messingfittings
