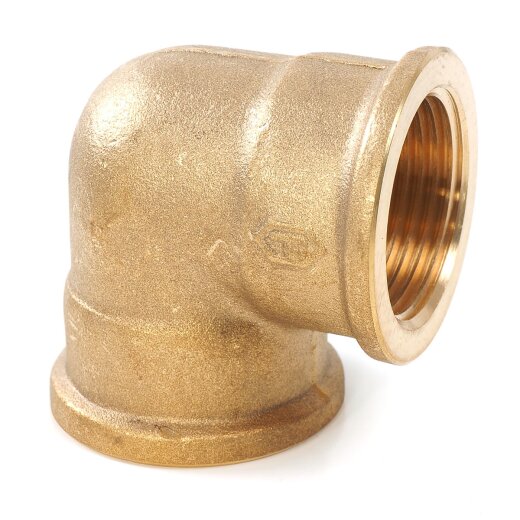

Messing Winkel 90° 2x Innengewinde 3/4" (26,44 mm) x 1" (33,25 mm)

Innengewinde
6,99 €
inkl. 19% USt. , zzgl. Versand
  • 2 Auf Lager
  • Lieferzeit: 1 - 3 Werktage Deutschland

Produktdaten

Anschluss: Innengewinde (G) x Innengewinde (G)
Anschlussmaße: 3/4" (26,44 mm) x 1" (33,25 mm)
Arbeitsdruck (PN): 16 bar
Temperatur: -20 °C bis 120 °C
Material: Messing CW617N (für Trinkwasserleitungen verwendbar)
Normen/Zulassungen: CW617N-Messing für die Trinkwasserversorgung nach Verordnung 50930-6, Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.108 kg
Hersteller: MT BUSSINESS KEY, S. L.
Eigenschaften der Messingfittings
Beschreibung

Messingwinkel mit beidseitigem Innengewinde für Heißwasser- und Kaltwasserrohre in der Kühl- oder Heizungstechnik sowie in der Sanitärinstallation. Die Anschlussseiten des Winkels sind um 90° zueinander geneigt. Der maximale Betriebsdruck liegt bei 16 bar. Die Gewinde des Messingwinkels müssen wie bei allen Messingfittings zusätzlich mit einem geeigneten Gewindedichtmaterial wie Hanf oder Teflon abgedichtet werden. Der Messingwinkel ist die kompaktere Version des Messingbogens, hat aber auch einen deutlich geringeren Radius. Dieser wirkt sich ungünstig auf den Durchfluss aus. Verwenden Sie für lange Rohrleitungen mit vielen Winkeln/Bögen vorwiegend Bögen, um die Durchflussmenge zu verbessern und eventuelle Pumpenleistungen besser auszunutzen.

Bei den Gewinden handelt es sich um die in der Wassertechnik gängigen Whitworth-Rohregewinde. Die Innengewinde sind parallel bzw. zylindrisch. Hierdurch ist die Kombinationsmöglichkeit mit Rohrverbindern aus anderen Materialien gegeben. Der Messingwinkel ist wie alle Messingfittings nicht für Salzwasser oder chlorhaltige Wasser verwendbar. Siehe hierzu auch: Entzinkung von Messing. Verwenden Sie hierzu Edelstahlfittings oder Kunststofffittings wie z. B. PVC-Fittings.

Produkteigenschaften

  • geeignet für Kaltwasser und Heißwasser
  • rostfrei und korrosionsbeständig
  • langlebig
  • für Druckbereiche bis 16 bar
  • Messing nach Trinkwasserverordnung 50930-6

Zusatzinformationen

Häufige Fragen

Seit Einführung der Trinkwasserverordnung 50930-6 müssen alle Messingfittings, welche für den Einsatz im Trinkwasserbereich verwendet werden neue, geringere Grenzwerte an Blei einhalten. Alle Messingfittings sind aus CW617N Messing gefertigt und erfüllen somit diese Norm. Dies macht eine Kombination der Gewindefittings mit Messing-Klemmverschraubungen für PE-Rohre möglich, welche ebenfalss aus CW617N Messing bestehen und für Trinkwassleitungen verwendet werden können.

Verchromte Armaturen können Nickel an das Trinkwasser abgeben, wodurch die Grenzwerte teilweise erheblich überschritten werden. Verwenden Sie für Trinkwasserleitungen Armaturen, welche ganz unvernickelt (unverchromt) sind oder bei denen alle Teile, welche mit dem Trinkwasser in Kontakt kommen frei von einer Nickelschicht (Chromschicht) sind, wie z. B. den Trinkwasserkugelhahn, bei dem die Gewinde unvernickelt sind.

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Gewindefittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff und Metall kombiniert werden. Die Innengewinde sind in der Regel parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messing) spielt die Reihenfolge keine Rolle.

Messing eignet sich nicht für alle Wasserführenden Bauelemente. Durch verschiedene Säuren findet im Messing eine sogenannte Entzinkung statt, bei der das Zink herausgelöst wird und das Bauteil porös, wie ein Schwamm wird. Die Entzinkung von Messing betrifft alle Messingfittings in der Wassertechnik. Um eine Entzinkung möglichst zu vermeiden, achten Sie auf folgende Punkte.

  • Vermeiden Sie stehendes Wasser in Leitungen. Höhere Strömungen vermindern eine Entzinkung.
  • Verwenden Sie keine Messingfittings für den Transport von Salzwasser.
  • Vermeiden Sie hartes Wasser.
  • Vermeiden Sie niedrige PH-Werte unter 7.
  • Heißes Wasser begünstigt die Entzinkung. Für Messingfittings im Heizungsbau sollte ein leicht basischer PH-Wert von 8,2 - 9,5 gegeben sein.

Weitere Informationen finden Sie unter: Entzinkung von Messing.
