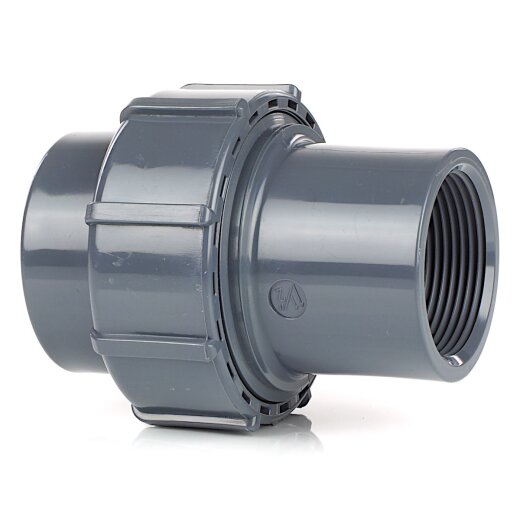

Flex-Fit Kupplung Innengewinde, Klemmmuffe

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Flex-Fit Kupplung Innengewinde, Klemmmuffe

Q: Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung , welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Q: Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde . Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Q: Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Artikelnummer: FLEXFITKUPP4
Kategorie: PVC-Klebeschläuche & FlexFit-Fittings

Durchmesser

11,49 €

inkl. 19% USt. , zzgl.

42 Auf Lager

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Innengewinde (Rp) x Klemmmuffe	Arbeitsdruck	Preis	Lagerbestand
Flex-Fit Kupplung Innengewinde 1 1/2" (47,44 mm), Klemmmuffe 50 mm	0100464	1 1/2" (47,44 mm) x 50 mm	max. 4 bar	11,49 € *
Flex-Fit Kupplung Innengewinde 2" (59,25 mm), Klemmmuffe 63 mm	0100474	2" (59,25 mm) x 63 mm	max. 4 bar	14,99 € *

Produktbeschreibung

Die Flex-Fit Verschraubung besitzt ein Innengewinde, welches auf ein entsprechendes Außengewinde aufgeschraubt werden kann und eine Klemmmuffe, in die ein Poolflexschlauch festgeklemmt wird. Dieser kann später wieder entfernt werden. Zur Abdichtung des Gewindes wird zusätzlich ein Dichtband oder ein Dichtfaden benötigt.

Alternativ können in die Klemmmuffen der FlexFit Fittings PE-Rohre eingeschoben und verklemmt werden. So können die Fittings als Übergang von PVC-U Rohrleitungen auf PE-Rohrleitungen verwendet werden.

Produkteigenschaften

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch einsetzbar
einfaches Verklemmen von Poolflex-Schläuchen

Zusatzinformationen

Technisches Datenblatt der FlexFit-Fittings

Tabelle zur Druckumrechnung

chemische Beständigkeit

Materialeigenschaften von PVC-U

PVC-U Rohre und Fittings verkleben

Gewindemaße in mm

Häufige Fragen & Hilfe

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Technische Zeichnung

d	G	E	E1	L	L1	L2
50	1 1/2"	58	89	103,5	31,5	69
63	2	72	108	120,5	27,5	79

Alle Maße sind in mm angegeben.

Herstellerinformationen

Praher Plastics Austria GmbH
Poneggenstraße 5
Oberösterreich
Schwertberg, Österreich, 4311
office@praherplastics.com

Produktdaten

Anschluss:	Innengewinde (Rp) x Klemmmuffe
Anschlussmaße:	1 1/2" (47,44 mm) x 50 mm oder 2" (59,25 mm) x 63 mm
Arbeitsdruck (PN):	max. 4 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Normen/Zulassungen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller:	Praher Plastics
Eigenschaften der FlexFit-Fittings
