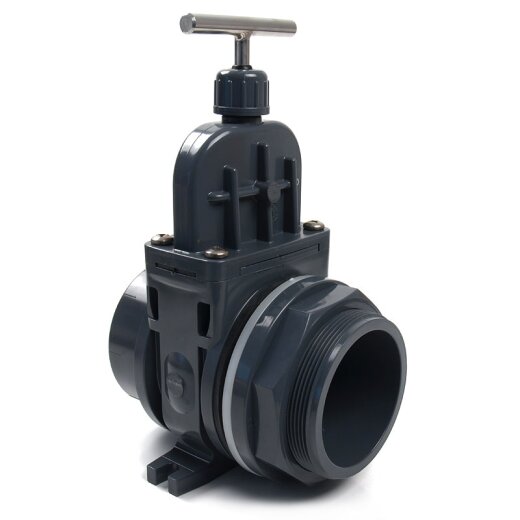

PVC-Zugschieber 63 mm mit Durchführung und Klebemuffe

PVC-Zugschieber mit fester Durchführung und Klebemuffe für PVC-U Druckrohre. Der Griff besteht, wie auch die Zugstange aus Edelstahl und ist fest mit dieser verschweißt. Die Durchführung ist mit einer Dichtung und einem Gleitring ausgestattet, welcher ein einfaches Festziehen der Überwurfmutter erlaubt.

Klebemuffe
94,49 €
inkl. 19% USt. , frachtfreie Lieferung
  • 4 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x Tankdurchführung
Anschlussmaße: 63 mm x 2 1/2" (75,18 mm)
Arbeitsdruck (PN): 1,5 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 0.827 kg
Hersteller: Van de Lande

Technische Zeichnung

Technische Zeichnung des Zugschiebers.
d1 d2 d3 d4 Z1 Z2 Z3 Z4 B C D E S H
63 54 2 1/2" 9 44 164 0-23 98 38 133 52 65 85 51,5
Alle Maße sind in mm angegeben.
Beschreibung

Der Zugschieber besitzt auf einer Seite eine Klebemuffe, in die ein PVC-Rohr eingeklebt werden kann und auf der anderen Seite eine Durchführung, die es ermöglicht, den Zugschieber an ein Fass oder einen Kanister anzubringen. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber.

Durchführung

Die Durchführung ist ein fester Bestandteil des Zugschiebers (nicht eingeklebt) und flach dichtend, weshalb auch die Fläche des Behälters, an dem der Zugschieber angebracht wird, flach sein sollte. Für runde Regentonnen ist der Zugschieber ungeeignet. Die Durchführung ist mit einer Gummidichtung, einem Gleitring und einer Überwurfmutter ausgestattet. Der Gleitring ermöglicht ein leichtes Festziehen der Mutter.

Dichtung (Schwert)

Die Dichtung lässt sich nach oben hin entfernen, ohne dass der Absperrschieber zur Reinigung oder zum Austausch der Dichtung entfernt werden muss. Die Dichtung liegt auf beiden Seiten des Schwertes an und besteht aus EPDM, einem Gummi, welcher für die meisten Fittings in der Wassertechnik verwendet wird. EPDM ist nicht für die Verwendung im Trinkwasserbereich geeignet.

Schwert

Das Schwert besteht aus Kunststoff. Da der Zugschieber ausschließlich für den Niederdruck geeignet ist, ist ein Kunststoffschwert absolut ausreichend.

Angeschweißter Griff

Gerade bei preiswerten Zugschiebern bestehen die Griffe häufig aus Aluminiumdruckguss und ist auf die Zugstange des Zugschiebers aufgeschraubt. Die Griffe sind allerdings relativ empfindlich gegenüber mechanischen Einwirkungen und können leicht zerbrechen. Bei diesem Zugschieber allerdings besteht der Griff ebenfalls aus Edelstahl und ist fest mit der Zugstange verschweißt. Die Möglichkeit die Zugstange zu verlängern entfällt allerdings.

Die Stange kann über eine Mutter (oben am Zugschieber) fixiert werden, um zu verhindern, dass sich der Zugschieber selbstständig schließt. Am Fuß befinden sich zwei Einkerbungen, die es ermöglichen den Zugschieber an eine Wand oder am Boden festzuschrauben. Schrauben sind nicht im Lieferumfang enthalten. Der Zugschieber ist so konzipiert, dass er verbaut eng am Behälter anliegt und dennoch geöffnet und geschlossen werden kann.

Verkleben der Klebemuffe

Während die Tankverschraubung direkt an einen Behälter angeschraubt werden kann, muss die Klebemuffe mit einem Rohr aus PVC verklebt werden. Hierzu wird ein PVC-Kleber benötigt. Die Verwendung eines Reinigers wird empfohlen. Das Rohr wird in die Klebemuffe des Zugschiebers eingeklebt. Eine solche Verbindung lässt sich nicht mehr lösen.

Nur für den Niederdruck geeignet

Der Absperrschieber ist ausschließlich im Niederdruckbereich zu verwenden. Dies liegt nicht daran, dass die Dichtungen bei höheren Druckstufen undicht werden, sondern daran, dass das Schwert bei hohen Druckstufen so stark an die Dichtung angepresst wird, dass es sich unter umständen nicht mehr öffnen lässt. Der Druck sollte etwa 0,5-1 bar nicht übersteigen.

Die Stange kann über eine Mutter (oben am Zugschieber) fixiert werden, um zu verhindern, dass sich der Zugschieber selbstständig schließt. Am Fuß befinden sich zwei Einkerbungen, die es ermöglichen den Zugschieber an eine Wand oder am Boden festzuschrauben. Schrauben sind nicht im Lieferumfang enthalten. Der Zugschieber ist so konzipiert, dass er verbaut eng am Behälter anliegt und dennoch geöffnet und geschlossen werden kann.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
