Produktdaten
Anschluss: | Klebemuffen |
---|---|
Anschlussmaße: | 280 mm |
Arbeitsdruck (PN): | 10 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U |
Artikelgewicht: | 8.65 kg |
Hersteller: | Van de Lande |
Eigenschaften der PVC-U Fittings und Rohre |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
d | Z | B | PN |
---|---|---|---|
280 | 210 | 147 | 10 |
PN = Nenndruck (Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C)

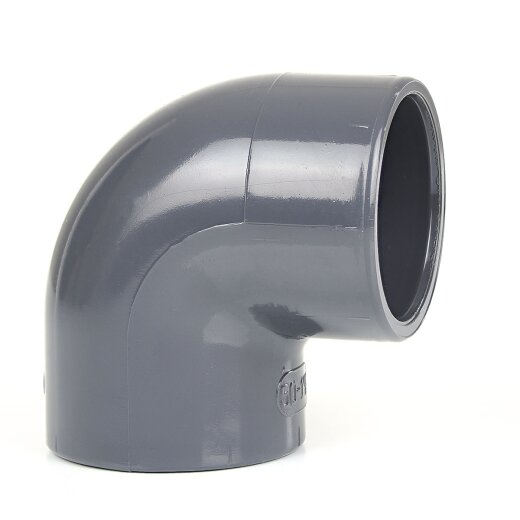

Der PVC-Winkel ist beidseitig mit einer Klebemuffe ausgestattet, in die jeweils ein PVC-Rohr eingeklebt werden kann. Die beiden Muffenseiten sind in einem Winkel von 90° zueinander geneigt und nach innen angeschrägt, um ein einfaches einkleben der Rohre zu gewährleisten. Für die Verklebung des Winkels benötigen Sie zusätzlich PVC-U Kleber.
Der PVC-Winkel zeichnet sich durch einen im Vergleich zum PVC-Bogen wesentlich geringeren Radius aus, wodurch er sich für enge Bereiche eignet. Benötigen Sie allerdings eine möglichst große Durchflussmenge, können Sie auch einen 90° PVC-Bogen verwenden, welche das Wasser weniger abbremst.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
