Produktdaten
Anschluss: | Innengewinde (Rp) |
---|---|
Anschlussmaße: | 1/2" (20,96 mm) |
Arbeitsdruck (PN): | 10 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.02 kg |
Hersteller: | Cepex |
Eigenschaften der PVC-U Fittings und Rohre |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
G | DN | PN | L | Z | E |
---|---|---|---|---|---|
1/2 Zoll (20,67 mm) | 15 | 10 | 14 | 5 | 28 |
PN = Nenndruck (Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C)

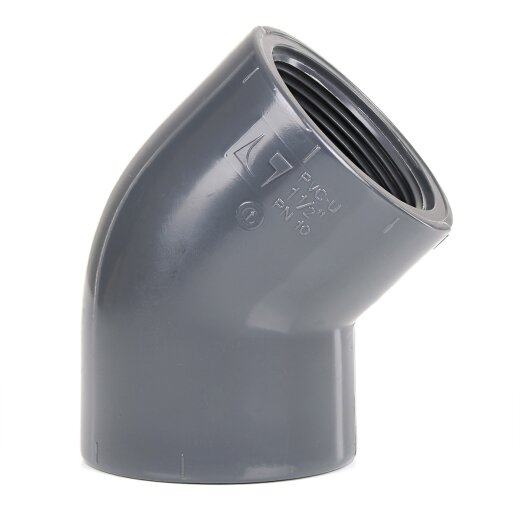

PVC-Winkel 45° mit zwei Innengewinden für Wasserleistungen bis max. 45 °C. Bei den Gewinden handelt es sich um parallele Whitworth-Rohrgewinde, welche standardmäßig in der Wassertechnik zum Einsatz kommen. Die Gewinde ermöglichen eine Kombination mit Fittings aus anderen Materialien wie etwa Messing oder Edelstahl. Zur Abdichtung der Gewinde benötigen Sie zusätzlich ein Dichtband oder Dichtfaden.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
