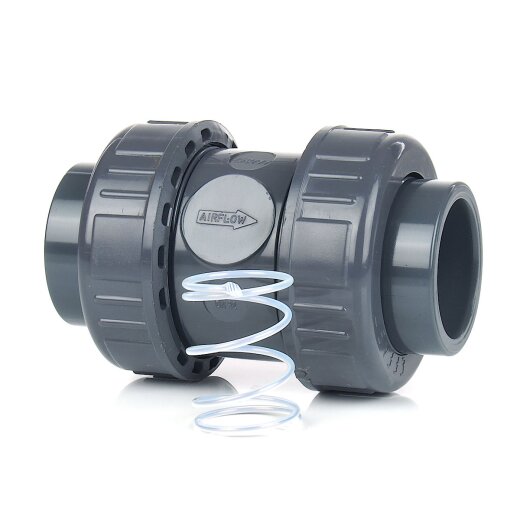

PVC-Rückschlagventil mit ummantelter Stahlfeder (rostfrei) 90 mm

Kategorie: PVC-Rückschlagventile

Klebemuffen
72,81 €

inkl. 19% USt. , zzgl. Versand

1 auf Lager

Lieferzeit: 1 - 2 Werktage


Artikelnummer: 13-00-01 / CDRCVDT0900

Kategorie: PVC-Rückschlagventile

PVC-Rückschlagventil mit beidseitiger Klebemuffe und einer ummantelten Stahlfeder (rostfrei). Die Feder sorgt für ein selbstständiges Schließen des Ventils.
  • Ummantelte Feder für beste Korrosionsbeständigkeit

Produktdaten

Anschluss: 2x Klebemuffe
Anschlussmaße: 90 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtungen aus EPDM, Feder aus Stahl, Federmantel aus PTFE (Teflon)
Artikelgewicht: 2.921 kg
Hersteller: Effast

Technische Zeichnung

Technische Zeichnung des Rückschlagventiles.
D H L Z PN
90 242 51 139 10

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Das PVC-Rückschlagventil ist mit zwei Klebemuffen ausgestattet, welche mit PVC-U Rohren verklebt werden. Hierzu benötigen Sie zusätzlich PVC-Kleber und Reiniger. Das Rückstauventil ist mit einer Edelstahlfeder ausgestattet, welche das Ventil selbstständig schließt. So kann das Rückschlagventil in jeder Position verbaut werden. Der Durchfluss ist etwas höher als bei einem Kugelrückschlagventil vergleichbarer Größe.

Der besondere Clou ist die Ummantelung der Stahlfeder durch einen PTFE-Schlauch, welcher die Feder vor Korrosion (Rost) schützt. Somit kann das Rückschlagventil auch für den Transport von aggressiven Medien und Salzwasser verwendet werden. Die Klebemuffen sind durch Überwurfmuttern an den Ventilkörper geschraubt und können zur einfachen Wartung des Ventils entfernt werden. Sie benötigen kein zusätzliches Werkzeug.

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar
