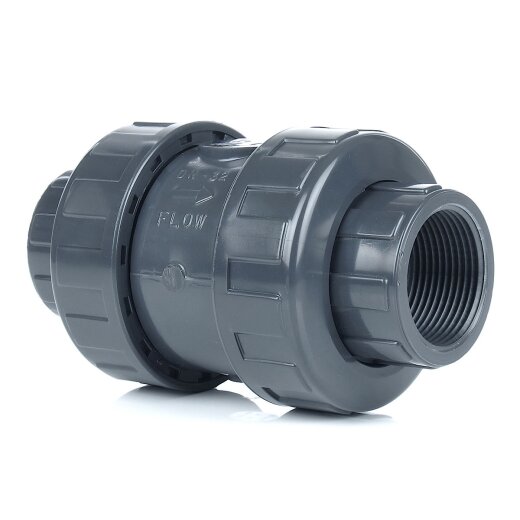

PVC-Rückschlagventil mit Kugel 2 (59,61 mm) 2x Innengewinde

PVC-Rückschlagventil mit Kugel 2x Innengewinde 2" (59,61 mm)

Artikelnummer: 07-05-03 / 25700

Kategorie: PVC-Rückschlagventile

Innengewinde

46,96 €

inkl. 19% USt. , zzgl. Versand

6 auf Lager

Lieferzeit: 1 - 2 Werktage

Kleines PVC-Rückschlagventil für Schläuche

ab 3,75 € *

PVC Schrägsitz-Rückschlagventil

ab 66,98 € *

PVC-Fußventil mit Schlauchtülle

ab 11,94 € *

PVC-Rückschlagklappe

ab 22,44 € *

PVC-Rückschlagklappe mit Montagesatz

ab 53,44 € *

PVC-Rückschlagventil 2x Außengewinde

ab 11,08 € *

PVC-Rückschlagventil 2x Flansch

ab 12,98 € *

PVC-Rückschlagventil 2x Innengewinde

ab 9,38 € *

PVC-Rückschlagventil 2x Klebemuffe

ab 9,01 € *

PVC-Rückschlagventil 2x Klebestutzen

ab 10,86 € *

PVC-Rückschlagventil mit Korb (Fußventil)

ab 10,00 € *

PVC-Rückschlagventil mit Schlauchtüllen

ab 10,76 € *

PVC-Rückschlagventil mit ummantelter Stahlfeder (rostfrei) 2x Klebemuffe

ab 14,10 € *

PVC-Rückschlagventil transparent mit Klebemuffen

ab 48,54 € *

PVC-Rückstauventil mit frei hängender Klappe

ab 64,75 € *

Transparentes PVC-Rückschlagventil 2x Klebemuffe

ab 12,52 € *

Artikelnummer: 07-05-03 / 25700

Kategorie: PVC-Rückschlagventile

Produktdaten

Anschluss:	Innengewinde (Rp)
Anschlussmaße:	2" (59,61 mm
Arbeitsdruck (PN):	10 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Typ:	Kunststoffkugel
Artikelgewicht:	1.275 kg
Hersteller:	Cepex®
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

D	DN	PN	L	H	E
2" (59,61 mm)	50	16	38	192	117

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

Funktionsweise des Rückschlagventils

Beschreibung

Zusatzinformationen

Häufige Fragen

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Das PVC-Rückschlagventil ist mit zwei Innengewinde ausgestattet, welche eine direkte Kombination mit Außengewinden ermöglicht. Dies ermöglicht eine direkte Kombination mit verschiedenen Materialien. Bei den Gewinden handelt es sich um die in der Wassertechnik gängigen Whitworth-Rohrgewinde, welche in Zoll angegeben werden. Beachten Sie dass, das angegebene Zoll nicht mit dem Inch gleichzusetzen ist. Rückschlagventile lassen das Wasser (oder andere Medien) nur in eine Richtung passieren. Als Schließmechanismus kommt bei diesem Rückschlagventil eine Kunststoffkugel, welche sich frei bewegen kann zum Einsatz, weshalb das Kugelrückschlagventil nur vertikal verbaut werden kann (Fließrichtung von unten nach oben). Der Öffnungsdruck ist sehr gering und das gesamte Rückschlagventil ist absolut rostfrei.

Die Gewinde müssen zusätzlich mit einem geeigneten Gewindedichtmaterial wie z. B. Teflon-Dichtband abgedichtet werden. Der Vorteil einer Kunststoffkugel liegt darin, dass zum Öffnen des Rückschlagventils nur sehr wenig Druck benötigt wird. Des Weiteren bietet sie ein gutes Strömungsverhalten, sodass die hindurchfließende Flüssigkeit nur wenig abgebremst wird.
