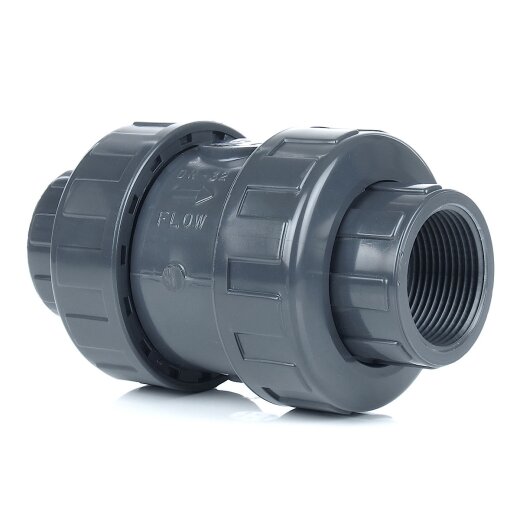

PVC-Rückschlagventil 2x Innengewinde 1/2" (20,96 mm)

Innengewinde
13,99 €
inkl. 19% USt. , zzgl. Versand
  • 9 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Innengewinde (Rp)
Anschlussmaße: 1/2" (20,96 mm)
Arbeitsdruck (PN): 10 bar
Öffnungsdruck: 0,108 bis 0,187 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Typ: Edelstahlfeder
Artikelgewicht: 0.15 kg
Hersteller: Cepex®
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung des Rückschlagventiles.
D DN PN L H E
1/2 Zoll (20,96 mm) 15 16 16 84 52

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

Funktionsweise des Rückschlagventils

Schnitt durch das PVC-Rückschlagventil
Beschreibung

Das PVC-Rückschlagventil ist mit zwei Innengewinde ausgestattet, welche eine direkte Kombination mit Außengewinden ermöglicht. Dies ermöglicht eine direkte Kombination mit verschiedenen Materialien. Bei den Gewinden handelt es sich um die in der Wassertechnik gängigen Whitworth-Rohrgewinde, welche in Zoll angegeben werden. Beachten Sie dass, das angegebene Zoll nicht mit dem Inch gleichzusetzen ist.

Das Rückschlagventil ist mit einer Edelstahlfeder ausgestattet, welche einen PVC-Kegel an eine Dichtung drück. Es ist somit in jeder Einbauposition selbstschließend. Der Körper und der Kegel bestehen aus PVC-U, die Dichtungen sind aus EPDM gefertigt. Die Gewinde müssen zusätzlich mit einem geeigneten Gewindedichtmaterial wie z. B. Teflon-Dichtband abgedichtet werden. Die Feder ist nicht salzwasserbeständig. Verwenden Sie alternativ Kugelrückschlagventile mit einer ummantelten Feder für den Pool- oder Salzwasserbereich.

Druckverlust in Abhängigkeit der Fördermenge

A = Durchflussmenge in m³/h
B = Druckverlust in bar

16 mm
3/8"		 A 0,42 0,85 1,35 2,08 2,44 2,80 - - -
B 0,35 0,52 0,58 0,28 0,34 0,60 - - -
20 mm
1/2"		 A 0,44 0,92 1,60 2,05 2,48 3,10 3,53 - -
B 0,34 0,58 0,19 0,18 0,22 0,30 0,35 - -
25 mm
3/4"		 A 0,54 1,06 1,65 2,18 3,21 3,91 4,32 - -
B 0,17 0,22 0,15 0,18 0,29 0,38 0,44 - -
32 mm
1"		 A 0,35 1,13 1,62 2,02 2,59 3,07 3,51 4,20 -
B 0,13 0,18 0,15 0,14 0,14 0,15 0,16 0,20 -
40 mm
1 1/4"		 A 3,15 5,20 7,35 9,38 12,17 15,05 - - -
B 0,13 0,12 0,16 0,21 0,31 0,43 - - -
50 mm
1 1/2"		 A 25,85 20,70 17,50 12,30 8,86 3,22 - - -
B 0,38 0,27 0,19 0,11 0,09 0,09 - - -
63 mm
2"		 A 39,80 34,50 27,50 21,15 12,65 6,25 - - -
B 0,70 0,48 0,28 0,17 0,09 0,08 - - -
75 mm
2 1/2"		 A 50,00 44,20 36,50 30,90 25,50 20,35 12,30 6,27 -
B 0,40 0,29 0,23 0,20 0,15 0,12 0,11 0,11 -
90 mm
3"		 A 83,50 74,80 64,90 50,38 43,08 35,22 28,75 18,02 8,28
B 0,45 0,39 0,31 0,21 0,18 0,14 0,11 0,08 0,11
110 mm
4"		 A 77,2 67,50 60,10 49,60 41,10 31,50 24,60 15,80 7,90
B 0,46 0,36 0,30 0,22 0,18 0,14 0,13 0,01 0,08

Öffnungsdruck

Größe des
Ventils		 Mindestdruck
bar		 Maximaler Druck
bar
3/8" 0,11 0,19
3/4" 0,035 0,067
1" 0,042 0,077
1 1/4" 0,038 0,069
1 1/2" 0,063 0,088
2" 0,038 0,060
2 1/2" 0,031 0,060
3" 0,025 0,060

Mindestdruck = Mindestdruck um das Ventil zu öffnen

Maximaler Druck = Druck, bei dem das Ventil komplett geöffnet ist

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
