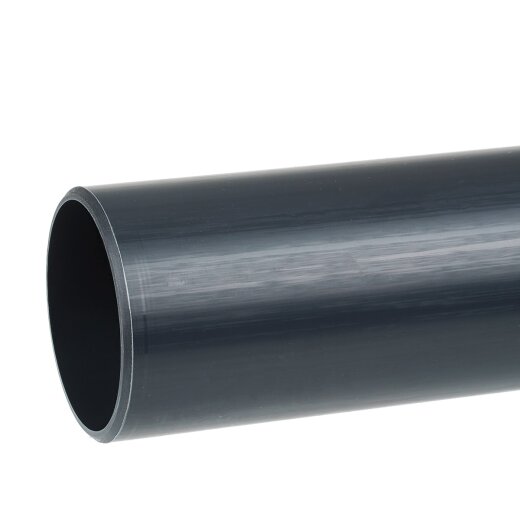

PVC Rohr 90 mm PN 10, 5 m

Artikelnummer: 0309090

Kategorie: PVC-U Rohre grau und transparent

Druckrohr aus grauem PVC-U mit Zinn als UV-Stabilisator. Das Rohr weist hervorragende chemische Beständigkeiten gegenüber salz-, chlor- und säurehaltige Flüssigkeiten auf. Nicht für Lebensmittel und Trinkwasser zugelassen.

das PVC-Rohr wird verklebt
eine Seite glatt, andere Seite mit Klebemuffe
beständig gegen Salzwasser, Chlor und versch. Säuren
für Pool, Teich, Bewässerung, Abwasser und Industrie
für Kaltwasser von -10 °C bis 45 °C

Außendurchmesser x Länge

25,74 €

5,15 € pro 1 m

inkl. 19% USt. , zzgl. Versand (Spedition (nicht Palettenfähig))

Bei diesem Artikel fallen Speditionskosten an.

50 auf Lager

Lieferzeit: 1 - 2 Werktage

Artikelnummer: 0309090

Kategorie: PVC-U Rohre grau und transparent

das PVC-Rohr wird verklebt
eine Seite glatt, andere Seite mit Klebemuffe
beständig gegen Salzwasser, Chlor und versch. Säuren
für Pool, Teich, Bewässerung, Abwasser und Industrie
für Kaltwasser von -10 °C bis 45 °C

Produktdaten

Länge:	5 m
Außendurchmesser:	90 mm
Innendurchmesser:	83,0 mm
Wandstärke:	3,5 mm
Arbeitsdruck (PN):	10 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Hersteller:	diverse
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

d	d1	e	Länge	PN
90	83	3,5	5 m	10

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar, bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

Zusatzinformationen

Das PVC Rohr wird als gerade Stange ausgeliefert. Die graue Farbe rührt vom zur UV-Stabilisierung beigemischtem Zinn her. Der maximale Betriebsdruck ist abhängig von der Flüssigkeitstemperatur und wird als Nenndruck (PN) angegeben. Der Nenndruck wird bei einer Flüssigkeitstemperatur von 20 °C Festgelegt. So kann das Rohr mit einem Wert von PN 10 für einen maximalen Druck von 10 bar eingesetzt werden, sofern die Flüssigeitstemperatur 20 °C nicht überschreitet. Mit einer höheren Temperatur sinkt der Wert. Siehe hierzu auch: Nenndruck (PN).

Das PVC-Rohr wird für den Flüssigkeitstransport in der Aquaristik, im Teichbau, im Schwimmbad- und Poolbau und aufgrund seiner hervorragenden chemischen Beständigkeit und der hohen Druckbelastbarkeit in der Bewässerungstechnik und für Industrieanlagen eingesetzt.

Das PVC-Rohr wird mit PVC-Klebefittings verklebt. Für die Verklebung wird ein PVC-Kleber für PVC-U Fittings benötigt.

Allgemeine Eigenschaften der PVC-Rohre

Material: weichmacherfreies PVC-U (Hart-PVC) nach DIN 8061, klar (transparent)
Abmessungen nach DIN EN ISO 15493 und DIN 8062
glatte Rohrenden (Muffenlos)
für Druckbereiche bis 10 bar (PN10)
Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
für Druck- und Saugleitungen verwendbar
hohe Abriebfestigkeit
physiologisch und toxikologisch unbedenklich
geringe Reibung und hohe Fließeigenschaften dank sehr glatten Oberflächen
verminderte Bildung von Mikroorganismen durch glatte Oberflächen

Abhängigkeit des Betriebsdruck von der Flüssigkeitstemperatur bei PVC-Rohren und Fittings

Der Betriebsdruck des PVC-Rohres wird in PN (Pressure Nominal) angegeben und bezieht sich auf eine Flüssigkeitstemperatur von 20 °C. Mit zunehmender Temperatur sinkt der maximal zulässige Betriebsdruck. Im Diagramm können Sie die Abhängigkeit des Betriebsdruckes zur Temperatur ablesen. Das Diagramm bezieht sich auf einen Anwendungszeitraum des PVC-U Rohres von bis zu 50 Jahren bei der Verwendung von Wasser als Medium.
