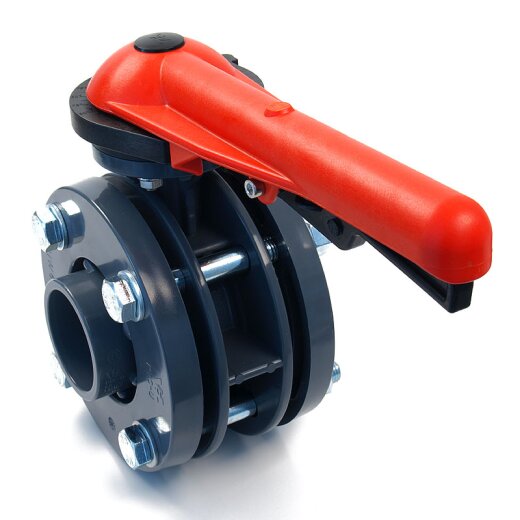

PVC-Absperrklappe 75 mm mit Flansche und Bundbuchsen (Flansch DN 65)

Kategorie: PVC-Absperrklappen

Klebemuffen
150,45 €

inkl. 16% USt. , zzgl. Versand

Lieferzeit: 4 - 5 Werktage


Artikelnummer: 678075

Kategorie: PVC-Absperrklappen

Produktdaten

Anschluss: Klebemuffen x Flansch
Anschlussmaße: 75 mm
DN: DN 65
Anzahl Löcher: 4
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: Gehäuse und Klappe aus PVC-U, Dichtung aus EPDM, Spindel aus Edelstahl 316 (V4A)
Normen/Zulassungen: ISO 5211-F05/F07-Y-L-11
Artikelgewicht: 4.31 kg
Hersteller: VDL® - Van de Lande BV

Technische Zeichnungen

Techniische Zeichnung der Absperrklappe inklusive Flanschsatz.
d D Z Z1 Z2 B C DN
75 185 59 92,5 174 44 270 65


Alle Maße sind in mm angegeben.
DN = Flanschgröße (Die Flanschgröße ist DIN-genormt, sodass alle Flansche und Bundbuchsen mit entsprechender Größe kombiniert werden können.)

Anschlussdaten für einen elektrischen oder pneumatischen Antrieb.

Technische Zeichnung für den Betrieb mit einem Motor.
d3 d4 d5 E S ISO 5211
90 70 8,5 11 11 ISO 5211-F05/F07-Y-L-11
Alle Maße sind in mm angegeben.

Beschreibung

Das Set besteht aus einer Absperrklappe, zwei Flansche, zwei Bundbuchsen und allen dazugehörenden Schrauben inkl. Unterlegscheiben und Muttern der Firma VDL. Die Absperrklappe kann alle 7,5° fixiert werden. Die Absperrklappe ist bereits mit den Flanschen montiert und sofort einsatzbereit. Der Griff kann bei Bedarf entfernt werden und durch einen elektrischen oder pneumatischen Antrieb ersetzt werden (ISO-5211 FO5/FO7).

Montagesatz mit Absperrklappe

Skala zur einfachen Positionierung der Klappe

Auf dem Bild sehen Sie die an dem Griff angebrachte Skala, welche eine genaue Positionierung der Klappe ermöglicht. Die Klappe lässt sich alle 7,5° feststellen.

Diagramme.

Quelle: VDL (Van de Lande BV)

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar
