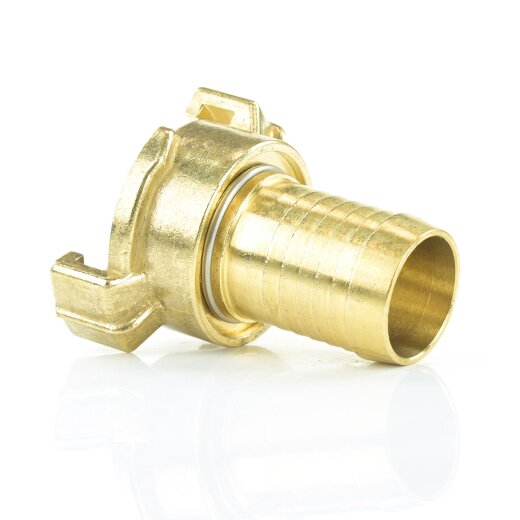

Messing Schnellkupplung mit drehbarer Schlauchtülle 3/4" (19 mm)

  • Artikelnummer: 21-11-07 / 0420403

Schnellkupplung mit drehbarer Schlauchtülle zum Befestigen von Schläuchen. Für alle Saug und- Druckchläuche bis 10 bar geeignet. Die Kupplung kann mit Klauenkupplungen anderer Hersteller, wie z. B. Geka® kombiniert werden. Der Knaggenabstand beträgt 40 mm.

  • Kombinierbar mit Kupplungen der Firma Geka®
  • Kupplung und Dichtung nach den Richtlinien für Trinkwasserleitungen gefertigt
  • Für Druck- und Saugleitungen verwendbar
  • 10 bar Betriebsdruck, min. 30 bar Berstdruck
  • Hoher Durchfluss, dank außenliegendem Verschluss
Schlauchdurchmesser (innen)
6,09 €
inkl. 19% USt. , zzgl. Versand
  • 35 Auf Lager
  • Lieferzeit: 1 - 2 Werktage (Ausland)

Produktdaten

Anschluss: Schnellkupplung x Schlauchtülle
Anschlussmaße: 3/4" (19 mm)
Arbeitsdruck (PN): 10 bar, Berstdruck min. 30 bar
Temperatur: -30 °C bis +100 °C
Material: Messing CW617N (für Trinkwasserleitungen verwendbar), Dichtung aus NBR (trinkwassertauglich)
Normen/Zulassungen: Messing nach Trinkwasserverordnung 50930-6, NBR Formdichtungen (schwarz): KTW-A/W-270-Zulassung für Trinkwasser
Artikelgewicht: 0.119 kg
Hersteller: Puteus
Eigenschaften der Schnellkupplungen

Technische Zeichnung

technische Zeichnung der Schnellkupplung
D A L DN PN
3/4" (19 mm) 40 58,5 20 10
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Beschreibung

Schnellkupplung mit drehbarer Schlauchtülle zum Befestigen von Schläuchen. Die Schlauchtülle ist gerippt, wodurch ein optimaler Halt des Schlauches erzielt wird. Geeignet für alle Druck- und Saugschläuche im privaten und industrielllen Bereich. Die Schlauchtülle ist nicht an der Kupplung fixiert und lässt sich um 360° drehen, sodass für den Schlauch mehr Bewegungsfreiheit besteht. So wird die Montage und Demontage bei unflexiblen Schläuchen erheblich erleichtert. Für die Schlauchverbindung benötigen Sie zusätzlich eine Schlauchschelle. Die Klauen haben einen Abstand von 40 mm. Die Kupplung kann mit den Klauenkupplungen anderer Hersteller wie z. B. Geka® kombiniert werden.

Bei dem Messing handelt es sich um eine trinkwassertaugliche Legierung (CW617N) nach der Trinkwasserverordnung 50930-6. Die Dichtungen sind aus trinkwassertauglichem NBR hergestellt und nach dem KTW-Arbeitsblatt KTW-A/W-270 gefertigt. Einsetzbar für einen Betriebsdruck von bis zu 10 bar (dauerhaft). Der Berstdruck liegt bei mindestens 30 bar.

Produkteigenschaften

  • Einheitlicher Kanaggenabstand von 40 mm bei allen Schnellkupplungen.
  • Kompatibel mit Geka®-Kupplungen aus Messing und Schnellkupplungen aus Kunststoff.
  • Einfache Verarbeitung dank Klauenkupplung (Bajonettverschluss).
  • Temperaturbereich von ca. -30 °C bis +100 °C
  • Betriebsdruck 10 bar, Berstdruck min. 30 bar
  • Messing nach Trinkwasserverordnung 50930-6, NBR Formdichtungen (schwarz): KTW-A/W-270-Zulassung für Trinkwasser

Zusatzinformationen

Häufige Fragen

Seit Einführung der Trinkwasserverordnung 50930-6 müssen alle Messingfittings, welche für den Einsatz im Trinkwasserbereich verwendet werden neue, geringere Grenzwerte für Blei einhalten. Alle Schnellkupplungen sind aus CW617N Messing gefertigt und erfüllen somit diese Norm.

Verchromte Absperrventile können Nickel an das Trinkwasser abgeben, wodurch die Grenzwerte teilweise erheblich überschritten werden können. Verwenden Sie für Trinkwasserleitungen Armaturen, welche ganz unvernickelt (unverchromt) sind oder bei denen alle Teile, welche mit dem Trinkwasser in Kontakt kommen frei von einer Nickelschicht (Chromschicht) sind, wie z. B. den Trinkwasserkugelhahn, bei dem die Gewinde unvernickelt sind oder Kugelhähne aus Edelstahl.

Die Dichtungen der Schnellkupplungen bestehen aus trinkwassertauglichem NBR und sind nach dem KTW-Arbeitsblatt KTW-A/W-270 gefertigt. Eine Prüfung durch den DVGW oder eines anderen Prüfinstitutes liegt nicht vor.

Ja. Alle Schnellkupplungen können sowohl für Druckschläuche bis 12 bar, als auch für Saugschläuche verwendet werden. Der Berstdruck der Kupplungen beträgt mindesten 30 bar.

Messing eignet sich nicht für alle Wasserführenden Bauelemente. Durch verschiedene Säuren findet im Messing eine sogenannte Entzinkung statt, bei der das Zink herausgelöst und das Bauteil porös wird, wie ein Schwamm wird. Die Entzinkung von Messing betrifft alle Messingfittings in der Wassertechnik. Um eine Entzinkung möglichst zu vermeiden, achten Sie auf folgende Punkte.

  • Vermeiden Sie stehendes Wasser in Leitungen. Höhere Strömungen vermindern eine Entzinkung.
  • Verwenden Sie keine Messingfittings für den Transport von Salzwasser.
  • Vermeiden Sie hartes Wasser.
  • Vermeiden Sie niedrige PH-Werte unter 7.
  • Heißes Wasser begünstigt die Entzinkung. Für Messingfittings im Heizungsbau sollte ein leicht basischer PH-Wert von 8,2 - 9,5 gegeben sein.

Weitere Informationen finden Sie unter: Entzinkung von Messing.

Ja. Alle Schnellkupplungen haben einen einheitlichen Klauenabstand von 40 mm, wie er auch bei Klauenkupplungen der Firma Geka® (Standard und Geka-Plus system)Anwendung findet. Ein Übergang auf Steckverbindern mit einem 17 mm Stecker (Geka-Stecksystem und Gardena®-Stecksystem) ist ebenfalls mithilfe eines href="Messing-Gartenschlauchkupplung-Klickstecker-x-Schnellkupplung">Übergangsstücks von Schnellkupplung aus Klickstecker möglich. Beachten Sie allerdings, dass hierdurch der Durchfluss reduziert wird.

Die Schlauchtülle kann für alle Saug- und Druckschläuche verwendet werden. Zur Befestigung des Schlauches benötigen Sie zusätzlich eine Schlauchschelle.

Nein. Klauenkupplungen sind ausschließlich für flüssige Medien ausgelegt.
