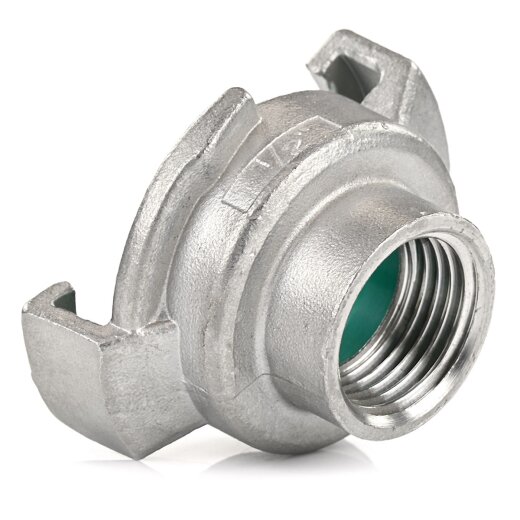

Edelstahl Schnellkupplung mit Innengewinde 1/2" (20,96 mm)

  • Kombinierbar mit Kupplungen der Firma Geka®
  • Rostfreier V4A-Edelstahl
  • Für Druck- und Saugleitungen verwendbar
  • 12 bar Betriebsdruck, min. 30 bar Berstdruck
  • Hoher Durchfluss, dank außenliegendem Verschluss
Außengewinde
11,49 €
inkl. 19% USt. , zzgl. Versand
  • 3 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Innengewinde (Rp) x Schnellkupplung
Anschlussmaße: 1/2" (20,96 mm)
Arbeitsdruck (PN): 12 bar
Temperatur: -30 °C bis +100 °C
Material: Edelstahl 316 (V4A) Dichtung aus NBR
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.088 kg
Hersteller: diverse

Technische Zeichnung

technische Zeichnung der Schnellkupplung
D A L DN PN
1/2" (20,96 mm) 40 32 15 12
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Beschreibung
Schnellkupplung aus Edelstahl mit einem Innengewinde. Das Gewinde muss zusätzlich mit einem geeigneten Gewindedichtmaterial abgedichtet werden. Die Schnellkupplung ist aus rostfreiem Edelstahl AISI 316 (V4A) gefertigt und beständig gegen Salzwasser, chlorhaltige Flüssigkeiten und Abwasser.

Produkteigenschaften

  • Einheitlicher Kanaggenabstand von 40 mm bei allen Schnellkupplungen.
  • Kompatibel mit Geka®-Kupplungen aus Messing und Schnellkupplungen aus Kunststoff.
  • Einfache Verarbeitung dank Klauenkupplung (Bajonettverschluss).
  • Temperaturbereich von ca. -30 °C bis +100 °C (Temperaturbereich der Dichtung)

Häufige Fragen

Ja. Alle Schnellkupplungen können sowohl für Druckschläuche bis 12 bar, als auch für Saugschläuche verwendet werden. Der Berstdruck der Kupplungen beträgt mindesten 30 bar.

Edelstahlfittings aus AISI 316 Edelstahl sind in der UBA-Liste (UBA = Umweltbundesamt) für trinkwassertaugliche Materialien in der Trinkwasserinstallation aufgeführt und können dementsprechend für die Trinkwasserversorgung verwendet werden. Eine Prüfung durch den DVGW oder ein anderes Prüfinstitut liegt allerdings nicht vor.

Ja. Alle Schnellkupplungen haben einen einheitlichen Klauenabstand von 40 mm, wie er auch bei Klauenkupplungen der Firma Geka® (Standard und Geka-Plus system)Anwendung findet. Ein Übergang auf Steckverbindern mit einem 17 mm Stecker (Geka-Stecksystem und Gardena®-Stecksystem) ist ebenfalls mithilfe eines Übergangsstücks von Schnellkupplung aus Klickstecker möglich. Beachten Sie allerdings, dass hierdurch der Durchfluss reduziert wird.

Nein. Klauenkupplungen sind ausschließlich für flüssige Medien ausgelegt.
