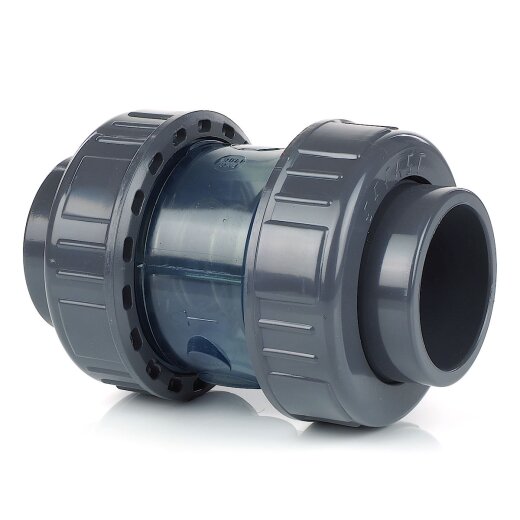

Transparentes PVC-Rückschlagventil 2x Klebemuffe 20 mm

Kategorie: PVC-Rückschlagventile

Klebemuffen
10,75 €

inkl. 19% USt. , zzgl. Versand

Alter Preis: 12,52 €

46 auf Lager

Lieferzeit: 1 - 2 Werktage
Ähnliche Artikel und Zubehör
Kleines PVC-Rückschlagventil für Schläuche

Kleines PVC-Rückschlagventil für Schläuche

ab 3,75 € *
PVC Schrägsitz-Rückschlagventil

PVC Schrägsitz-Rückschlagventil

ab 66,98 € *
PVC-Fußventil mit Schlauchtülle

PVC-Fußventil mit Schlauchtülle

ab 11,94 € *
PVC-Rückschlagklappe

PVC-Rückschlagklappe

ab 22,44 € *
PVC-Rückschlagklappe mit Montagesatz

PVC-Rückschlagklappe mit Montagesatz

ab 53,44 € *
PVC-Rückschlagventil 2x Außengewinde

PVC-Rückschlagventil 2x Außengewinde

ab 11,08 € *
PVC-Rückschlagventil 2x Flansch

PVC-Rückschlagventil 2x Flansch

ab 12,98 € *
PVC-Rückschlagventil 2x Innengewinde

PVC-Rückschlagventil 2x Innengewinde

ab 9,38 € *
PVC-Rückschlagventil 2x Klebemuffe

PVC-Rückschlagventil 2x Klebemuffe

ab 9,01 € *
PVC-Rückschlagventil 2x Klebestutzen

PVC-Rückschlagventil 2x Klebestutzen

ab 10,86 € *
PVC-Rückschlagventil mit Korb (Fußventil)

PVC-Rückschlagventil mit Korb (Fußventil)

ab 10,00 € *
PVC-Rückschlagventil mit Schlauchtüllen

PVC-Rückschlagventil mit Schlauchtüllen

ab 10,76 € *
PVC-Rückschlagventil mit ummantelter Stahlfeder...

PVC-Rückschlagventil mit ummantelter Stahlfeder (rostfrei) 2x Klebemuffe

ab 14,10 € *
PVC-Rückschlagventil transparent mit Klebemuffen

PVC-Rückschlagventil transparent mit Klebemuffen

ab 48,54 € *
PVC-Rückstauventil mit frei hängender Klappe

PVC-Rückstauventil mit frei hängender Klappe

ab 64,75 € *
Transparentes PVC-Rückschlagventil 2x Klebemuffe

Transparentes PVC-Rückschlagventil 2x Klebemuffe

ab 12,52 € *

Artikelnummer: 06-06-06 / CDRCVT0200

Kategorie: PVC-Rückschlagventile

Rückschlagventil mit transparentem Körper. Beideitig mit Klebemuffe für PVC-Rohre. Federbelastet mit Edelstahlfeder.
  • einfache Kontrolle der Funktion ohne das Ventil ausbauen zu müssen
  • Federbelastet für alle Ausrichtungsmöglichkeiten
  • beidseitig mit Klebemuffe zum Verkleben mit PVC-Rohren

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 20 mm
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, EPDM (Dichtungen), Edelstahl (Feder)
Typ: Federbelastet
Artikelgewicht: 0.1 kg
Hersteller: Effast
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung des Rückschlagventiles.
D B L l1 PN
20 49 79 16 16

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

PVC-Rückschlagventil mit transparentem Körper zur Funktionskontrolle und zwei Klebemuffen zur Verklebung mit PVC-Rohren. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber. Rückschlagventile lassen das Wasser (oder andere Medien) nur in eine Richtung passieren.

Das Rückschlagventil ist mit einer Edelstahlfeder ausgestattet, welche einen PVC-Kegel an eine Dichtung drückt. Es ist somit in jeder Einbauposition selbstschließend. Der Körper und der Kegel bestehen aus PVC-U, die Dichtungen sind aus EPDM gefertigt. Die Feder ist nicht salzwasserbeständig. Verwenden Sie alternativ ein PVC-Rüchschlagventil mit isolierter Feder für den Pool- oder Salzwasserbereich.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar
