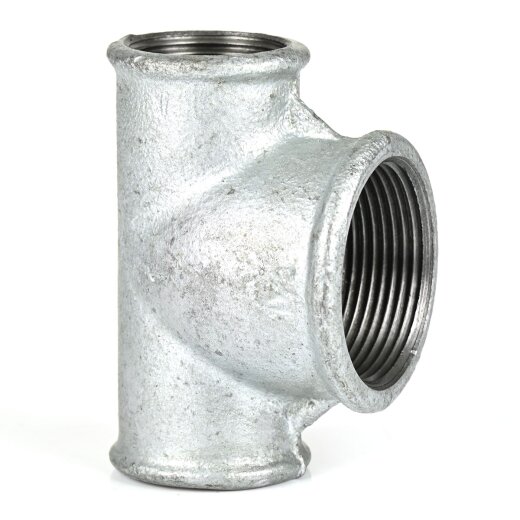

Produktbeschreibung
Tempergussfittings eignen sich für Kaltwasser- und Heißwasserleitungen im Trinkwasserbereich und dem Heizungsbau. Temperguss zeichnet sich durch eine sehr gute Korrosionsbeständigkeit aus. Die Fittings werden über Gewindeverbindungen miteinander verschraubt. Bei den Gewinden handelt es sich um die in der Wassertechnik gängigen Whitworth-Rohregewinde, welche problemlos mit Gewindefittings aus anderen Materialien kombiniert werden können. Die Gewinde müssen zusätzlich mit einem geeigneten Gewindedichtmaterial, wie z. B. Dichthanf abgedichtet werden.
Die Oberfläche ist verzinkt, um einen besseren Korrosionsschutz im Außenbereich zu gewährleisten. Beim verwendeten Temperguss handelt es sich um den weißen Temperguss, welcher weniger Kohlenstoff aufweist, als dar schwarze Temperguss, allerdings mit ähnlichen Produkteigenschaften in der Wassertechnik einhergeht, sodass beide Varianten für selbige Zwecke einsetzbar sind.
Umrechnung der Gewindemaße
Die Gewinde werden in Zoll angegeben, entsprechen aber nicht dem gängigen Zoll, wie er z. B. am Zollstock üblich ist. Es handelt sich um einen besonderen Gewindezoll nach dem Whitworth-Rohregewinde. Die Umrechnungen sind wie folgt.
| Gewinde in Zoll |
Außengewinde in mm |
Innengewinde/ Kerndurchmesser in mm |
Gänge je Inch |
Steigung mm |
|---|---|---|---|---|
| 1/8" | 9,728 | 8,566 | 28 | 0,907 |
| 1/4" | 13,157 | 11,445 | 19 | 1,337 |
| 3/8" | 16,662 | 14,950 | 19 | 1,337 |
| 1/2" | 20,955 | 18,631 | 14 | 1,814 |
| 3/4" | 26,441 | 24,117 | 14 | 1,814 |
| 7/8" | 30,201 | 27,877 | 14 | 1,814 |
| 1" | 33,249 | 30,291 | 11 | 2,309 |
| 1 1/4" | 41,910 | 38,952 | 11 | 2,309 |
| 1 1/2" | 47,803 | 44,845 | 11 | 2,309 |
| 2" | 59,614 | 56,656 | 11 | 2,309 |
| 2 1/2" | 75,184 | 72,226 | 11 | 2,309 |
| 3" | 87,884 | 84,926 | 11 | 2,309 |
| 4" | 113,030 | 110,072 | 11 | 2,309 |
Zusatzinformationen
Häufige Fragen & Hilfe
Herstellerinformationen
GEBO Armaturen GmbH
Gold-Zack-Straße 7-9
Nordrhein-Westfalen
Mettmann, Deutschland, 40822
info@gebo.de
Produktdaten
| Anschluss: | Innengewinde (Rp) |
|---|---|
| Anschlussmaße: | 1" x 1 1/2" x 1" |
| Arbeitsdruck (PN): | 25 bar (ab 120 °C max. 20 bar) |
| Temperatur: | -20 °C bis 120 °C (max. 300 °C) |
| Material: | Temperguss (weiß) |
| Oberflächenbehandlung: | verzinkt |
| Normen/Zulassungen: | Material: DIN EN 1562, Gewinde: DIN EN 10226-1 (ISO 7/1), Fittingmaße: DIN EN10242 |
| Artikelgewicht: | 0.36 kg |
| Hersteller: | Gebo |
