Schraube für Flansch M 20 (20 mm) x 90 mm

Durchmesser x Länge
4,99 €
inkl. 19% USt. , zzgl. Versand
  • 26 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Länge: 90 mm
Außendurchmesser: M 20 (20 mm)
Material: Stahl 5.6 verzinkt
Normen/Zulassungen: Schraube nach DIN 931, Mutter nach DIN 934, Unterlegscheiben nach DIN 125
Artikelgewicht: 0.35 kg
Hersteller: Cepex
Beschreibung

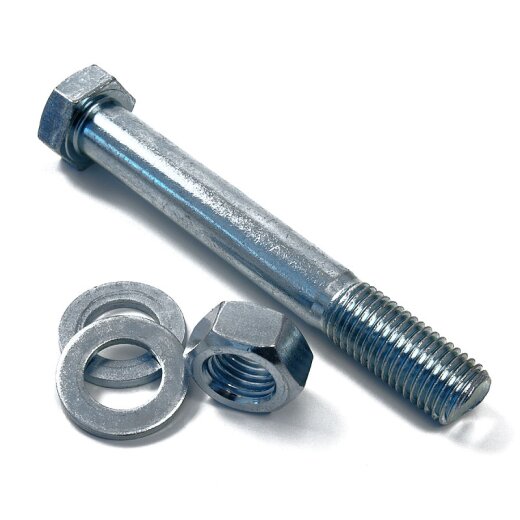

Schraube mit einer Überwurfmutter und zwei Unterlegscheiben aus verzinktem Stahl für den Einsatz in Flanschverbindungen bei Rückschlagklappen, Absperrklappen und einfachen Flanschverbindungen aus Festflanschen oder losen Flanschen. Die Schraubenlänge bezieht sich auf die Stange ohne Schraubenkopf. Der Sechskantschraubenkopf ermöglicht eine einfache und feste Montage mit einem Schraubenschlüssel. Bei den Gewinden handelt es sich um metrische Gewinde (in mm angegeben).

Die Schrauben sind für den Außenbereich geeignet, sollten aber nicht in Kontakt mit salzhaltigen oder chlorhaltigen Flüssigkeiten kommen, da dies zu einer Korrosion des Materials führen kann. Verwenden Sie außerdem nur Schraubendurchmesser, welche den Durchmessern der Schraubenlöcher der Flansche entsprechen, da zu schmale Schrauben nicht zur sachgerechten Flanschmontage verwendet werden können.

Auswahltabelle der Schraubengrößen für verschiedene Flanschverbindungen

Je nach Flanschtyp und einer zwischen den Flanschen einzusetzenden Armatur (z. B. Rückschlagklappe oder Absperrklappe) kommen unterschiedliche Schraubenlängen zum Einsatz. Die folgende Tabelle soll Ihnen als Hilfestellung dienen, welche Schraubenlängen Sie in welcher Anzahl benötigen.

Die benötigte Menge der Schrauben ist abhängig vom maximalen Betriebsdruck, für den der Flansch ausgelegt ist. Flansche für höhere Druckstufen benötigen eventuell mehr Schrauben. Zum Verbinden zweier Flansche benötigen beide dieselbe Anzahl Löcher und denselben Lochkreis.

zwei lose Flansche
Flanschgröße Schraubengröße
Ø x Länge (mm)
benötigte
Menge
Artikel
20 mm/25 mm M12 x 60 4 16061-0
32 mm M12 x 60 4 16061-0
40 mm M16 x 70 4 02437-0
50 mm M16 x 70 4 02437-0
63 mm M16 x 70 4 02437-0
75 mm M16 x 80 4 02438-0
90 mm M16 x 90 8 02439-0
110 mm M16 x 90 8 02439-0
125 mm M16 x 100 8 nicht im Sortiment
140 mm M16 x 100 8 nicht im Sortiment
160 mm M16 x 110 8 nicht im Sortiment
200 mm M20 x 120 8 nicht im Sortiment
225 mm M20 x 130 8 nicht im Sortiment
zwei Festflansche
Flanschgröße Schraubengröße
Ø x Länge (mm)
benötigte
Menge
Artikel
20 mm/25 mm M12 x 60 4 16061-0
32 mm M12 x 60 4 16061-0
40 mm M16 x 70 4 02437-0
50 mm M16 x 70 4 02437-0
63 mm M16 x 70 4 02437-0
75 mm M16 x 70 4 02437-0
90 mm M16 x 70 8 02437-0
110 mm M16 x 80 8 02438-0
125 mm M16 x 80 8 02438-0
140 mm M16 x 90 8 02439-0
160 mm M20 x 90 8 02446-0
200 mm M20 x 110 8 02448
225 mm M20 x 110 8 02448
Absperrklappe zwischen zwei losen Flanschen
Flanschgröße Schraubengröße
Ø x Länge (mm)
benötigte
Menge
Artikel
63 mm M16 x 120 4 02440-0
75 mm M16 x 140 4 02442-0
90 mm M16 x 150 8 02443-0
110 mm M16 x 160 8 02444-0
125 mm M16 x 170 8 02445-0
140 mm M16 x 170 8 02445-0
160 mm M20 x 200 8 20263-0
200 mm M20 x 210 8 02451-0
225 mm M20 x 230 8 02452-0
Absperrklappe zwischen zwei Festflanschen
Flanschgröße Schraubengröße
Ø x Länge (mm)
benötigte
Menge
Artikel
63 mm M16 x 120 4 02440-0
75 mm M16 x 120 4 02440-0
90 mm M16 x 130 8 02441-0
110 mm M16 x 130 8 02441-0
125 mm M16 x 140 8 02442-0
140 mm M16 x 150 8 02443-0
160 mm M20 x 160 8 02448-0
200 mm M20 x 180 8 02449-0
225 mm M20 x 190 8 02450-0
Rückschlagklappe zwischen zwei losen Flanschen
Flanschgröße Schraubengröße
Ø x Länge (mm)
benötigte
Menge
Artikel
75 mm M16 x 120 4 02440-0
90 mm M16 x 150 8 02443-0
110 mm M16 x 120 8 02440-0
125 mm M16 x 130 8 02441-0
140 mm M16 x 130 8 02441-0
160 mm M20 x 160 8 02448-0
200 mm M20 x 160 8 02448-0
225 mm M20 x 180 8 02449-0
