Schnellkupplung mit kurzem Innengewinde 1 1/2" (47,44 mm)
Gewindedurchmesser
4,57 €

inkl. 19% USt. , zzgl. Versand

11 auf Lager

Lieferzeit: 1 - 2 Werktage


Artikelnummer: 0420140

Kategorie: Schnellkupplungen Messing & Edelstahl

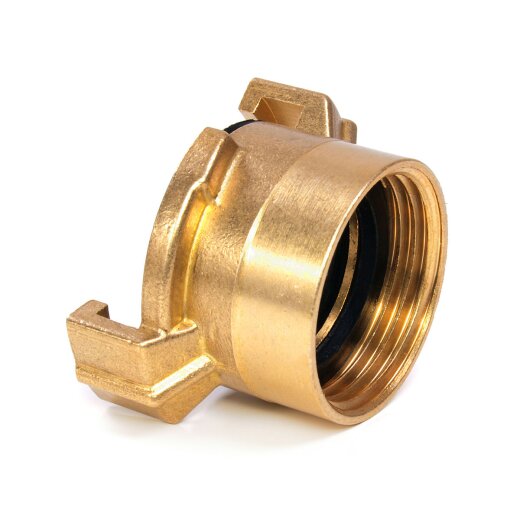

Schnellkupplung aus Messing mit Innengewinde. Das Innengewinde ist bereits mit einer Dichtung versehen.

Produktdaten

Anschluss: Schnellkupplung x Innengewinde (Rp)
Anschlussmaße: 1 1/2" (47,80 mm)
Arbeitsdruck (PN): 10 bar, Berstdruck min. 30 bar
Temperatur: -30 °C bis +100 °C
Material: Messing, Dichtung aus NBR
Normen/Zulassungen: Messing nach Trinkwasserverordnung 50930-6, NBR Formdichtungen (schwarz): KTW-A/W-270-Zulassung für Trinkwasser
Hersteller: Puteus

Technische Zeichnung

technische Zeichnung der Schnellkupplung
D A L DN PN
1 1/2" (47,44 mm) ) 40 40 40 10
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

Beschreibung

Schnellkupplung aus Messing mit kurzem Innengewinde. Das Innengewinde ist bereits mit einer Dichtung versehen und muss nicht zusätzlich abgedichtet werden. Sowohl das Messing als auch die Dichtungen sind trinkwassertauglich. Die Kupplung kann mit den Schnellkupplungen anderer Hersteller wie z. B. Geka® kombiniert werden.

Produkteigenschaften

  • Einheitlicher Kanaggenabstand von 40 mm bei allen Schnellkupplungen.
  • Kompatibel mit Geka-Kupplungen aus Messing und Schnellkupplungen aus Kunststoff.
  • Einfache Verarbeitung dank Klauenkupplung (Bajonettverschluss).
  • Temperaturbereich von ca. -30 °C bis +100 °C
  • Betriebsdruck 10 bar, Berstdruck min. 30 bar
  • Messing nach Trinkwasserverordnung 50930-6, NBR Formdichtungen (schwarz): KTW-A/W-270-Zulassung für Trinkwasser
