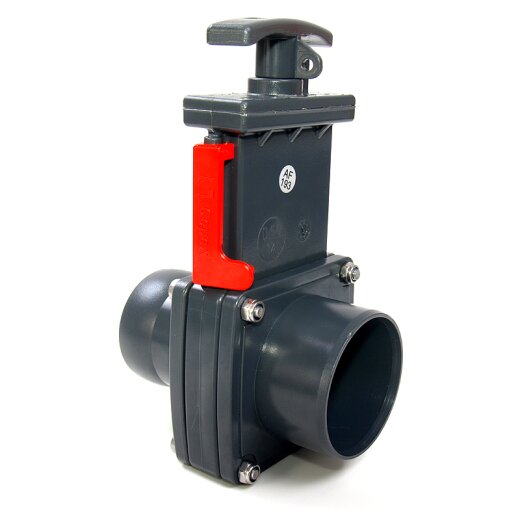

PVC-Zugschieber Klebemuffe 50 mm x Schlauchanschluss 38 mm

Klebemuffe x Schlauchstutzen
16,49 €
inkl. 19% USt. , zzgl. Versand
  • 8 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x Schlauchanschluss
Anschlussmaße: 50 mm x 38 mm
Arbeitsdruck (PN): 3,5 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 0.35 kg
Hersteller: Cepex

Technische Zeichnung

Technische Zeichnung des Zugschiebers
D1 D2 PN L1 L2 H
50 38 3,5 33 44 104

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei der sich der Zugschieber noch manuell öffnen lässt.

Beschreibung

Der Zugschieber ist mit einer Klebemuffe, in die ein PVC-Rohr eingeklebt werden kann und mit einem Schlauchstutzen (ähnlich einer Schlauchtülle) ausgestattet, welcher eine Verbindung mit einem Schlauch ermöglicht. Für die Befestigung des Schlauches wird zusätzlich eine Schlauchschelle benötigt. Der Schlauchanschluss ist aufgeweitet oder gerippt (38 mm Tülle), um ein Herabrutschen des Schlauches zu vermeiden. Der maximale Betriebsdruck, bei dem der Absperrschieber noch manuell geöffnet werden kann, liegt bei etwa 3,5 bar.

Die Klebemuffe ist nach innen angeschrägt, um ein einfaches Einkleben des PVC-Rohres zu ermöglichen. Für die Verklebung benötigen sie zusätzlich PVC-Kleber. Die Dichtungen bestehen aus EPDM, und eignen sich nicht für Öle oder ölhaltige Flüssigkeiten, da diese den Werkstoff zersetzen.

PVC-Zugschieber zeichnen sich durch eine hohe Durchflussmenge und einer im Vergleich zu anderen Absperrventilen wie z. B. PVC-Kugelhähnen kompakten Bauweise aus. Um eine optimale Funktion zu gewährleisten sollte der Zugschieber senkrecht mit dem Griff nach oben verbaut werden. Gerade bei vibrierenden Leitungen kann es sonst vorkommen, dass sich der Zugschieber selbstständig öffnet.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
