Produktdaten
| Anschluss: | Klebemuffen |
|---|---|
| Anschlussmaße: | 25 mm |
| Arbeitsdruck (PN): | 16 bar |
| Filterung: | 500 micron (0,5 mm) |
| Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
| Material: | PVC-U |
| Artikelgewicht: | 0.365 kg |
| Hersteller: | FIP |
| Eigenschaften der PVC-U Fittings und Rohre | |

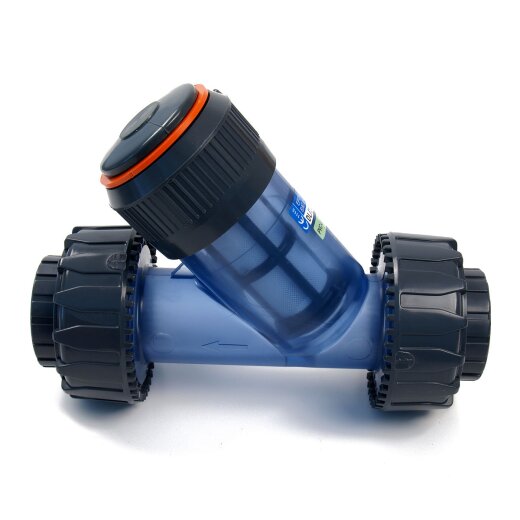

Der Schmutzfänger besteht aus PVC-U und kann für Kaltwasserleitungen bis zu einer maximalen Temperatur von etwa 45 °C verwendet werden. Auf beiden Seiten des Schmutzfängers befindet sich eine Klebemuffe, in die jeweils ein PVC-Rohr eingeklebt werden kann. Für die Verklebung benötigen Sie PVC-Kleber. Der Auffangkorb kann zum Entleeren herausgeschraubt werden, ohne dass der Schmutzfänger demontiert werden muss. Hierzu wird kein spezielles Werkzeug benötigt. Der Herausnehmbare Kolben, an dem sich das Filtersieb befindet, ist mit einem Splintring aus Kunststoff fixiert, der einfach entfernt werden kann. Ab einem Durchmesser von 75 mm ist das Filtersieb eingeschraubt.
Der Schmutzfänger kann horizontal (waagerecht) oder vertikal (senkrecht) angebracht werden. Das Auffangsieb muss für den Betrieb nach unten ausgerichtet sein. Die Transparenz des Schmutzfängers ermöglicht eine einfache Überprüfung des aktuellen Füllstands des Auffangkorbs. Die Fließrichtung des Mediums ist auf dem Schmutzfänger markiert.
Auffangkorb aus Kunststoff
Der Auffangkorb besteht aus Kunststoff und ist rostfrei. Das Auffangsieb kann leicht herausgeschraubt und gereinigt werden. Die Porengröße des Siebes beträgt 0,5 mm (500 Micron). Alle größeren Partikel werden herausgefiltert.
Betriebsdruck
Der PVC-Schmutzfänger ist je nach Durchmesser für folgende Druckstufen verwendbar:
- 20 mm - 32 mm: 16 bar (PN16)
- 40 mm - 75 mm: 10 bar (PN10)
- 90 mm - 110 mm: 6 bar (PN6)
Temperatur-/Druckdiagramm
Das Diagramm bezieht sich auf einen Zeitraum von 25 Jahren. Als Medium wird Wasser vorrausgesetzt. Die Druckstufen der PVC-Schmutzfänger werden als Nenndruck PN (pressure nominal) angegeben. PN = Maximaler Betriebsdruck in bar bei einer Flüssigkeitstemperatur von 20 °C.
Einsatzbereich
Der Einsatzbereich entspricht dem Einsatzbereich von PVC-U Rohrleitungen, welche für eine Vielzahl von Anwendungen in der Wasserversorgung, Beregnung, Abwasserentsorgung, Pool- und Schwimmbadbau, sowie aufgrund der hohen chemischen Beständigkeit in Industrieanlagen für diverse Chemikalien eingesetzt werden können. Das Filtersieb besteht, wie auch das Gehäuse des Schmutzfängers aus PVC-U. Die Dichtungen sind aus EPDM gefertigt (nicht für Öle geeignet).
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
