Produktdaten
Anschluss: | Klebemuffen |
---|---|
Anschlussmaße: | 140 mm |
Arbeitsdruck (PN): | 16 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U |
Artikelgewicht: | 0.918 kg |
Hersteller: | Cepex |
Eigenschaften der PVC-U Fittings |

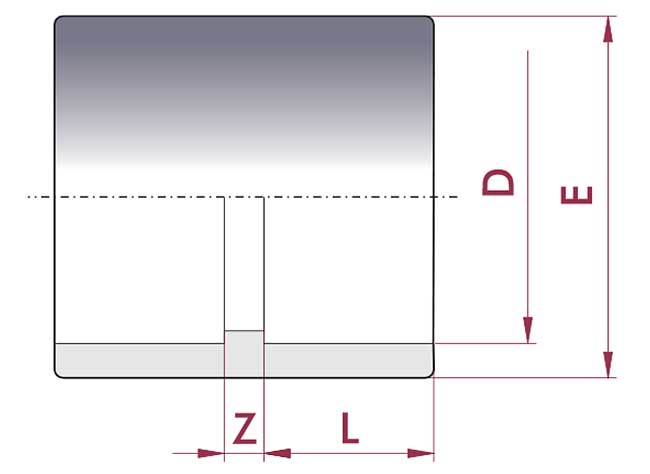

Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
D | DN | PN | L | Z | E |
---|---|---|---|---|---|
140 | 125 | 16 | 76 | 9 | 164 |
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

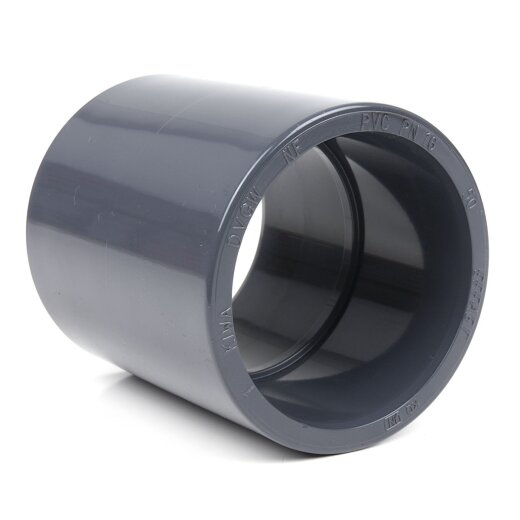

PVC-Klebemuffe/PVC-Rohrmuffe mit beidseitiger Klebemuffe für PVC-Rohre und PVC-Fittings mit entsprechendem Klebestutzen. Die PVC-Rohre werden einfach in die Klebemuffen eingeklebt. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber. Die PVC-Klebemuffe stellt die einfachste und am häufigsten verwendete Verbindungsmöglichkeit zwischen zwei PVC-Rohren dar. Diese Art der Verbindung kann nicht mehr getrennt werden. Die Kanten der Klebemuffen sind nach innen angeschrägt, um ein einfaches Verkleben zu ermöglichen. Zwischen den Muffenseiten befindet sich ein Steg, damit die Rohre nicht hindurchgeschoben werden können.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
