PVC-Gewindenippel 1 Außengewinde, 3/4 Innengewinde verstärkt

PVC-Gewindenippel Außengewinde 1", Innengewinde 3/4" verstärkt

Artikelnummer: 12-09-02 / 0100322

Kategorie: PVC-Reduzierstücke

Gewindenippel zur Gewindereduzierung und -vergrößerung mit verstärktem Innengewinde.

Außengewinde x Innengewinde

3,52 €

inkl. 19% USt. , zzgl. Versand

5 auf Lager

Lieferzeit: 1 - 2 Werktage

Fermit PTFE Gewindedichtfaden 175 m

20,63 € *

Kunststoff Rohrnippel 2x Außengewinde

ab 1,68 € *

PVC-Doppelnippel u. PVC-Doppelnippel reduziert

ab 0,65 € *

PVC-Gewindenippel Außengewinde, Innengewinde

ab 0,69 € *

PVC-Gewindenippel Außengewinde, Innengewinde verstärkt

ab 3,28 € *

PVC-Gewindereduktion Außengewinde x Innengewinde

ab 1,32 € *

PVC-Gewindestück Klebeseite x Außengewinde

ab 0,67 € *

PVC-Reduzierstück Klebestutzen auf Innengewinde

ab 1,44 € *

PVC-Übergangsnippel Klebeseite x Innengewinde

ab 1,29 € *

Transparente PVC-Reduzierung, 50/63 x Innengewinde 1 1/2"

12,16 € *

Artikelnummer: 12-09-02 / 0100322

Kategorie: PVC-Reduzierstücke

Gewindenippel zur Gewindereduzierung und -vergrößerung mit verstärktem Innengewinde.

Produktdaten

Anschluss:	Außengewinde (R) x Innengewinde (Rp)
Anschlussmaße:	1" (33,25 mm) x 3/4" (26,44 mm)
Arbeitsdruck (PN):	10 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Artikelgewicht:	0.041 kg
Hersteller:	diverse
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

G	G1	I	Z	S	PN
1"	3/4"	45	29	38	10

Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei einer Flüssigkeitstemperatur von 20 °C.

Beschreibung

Zusatzinformationen

Häufige Fragen

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

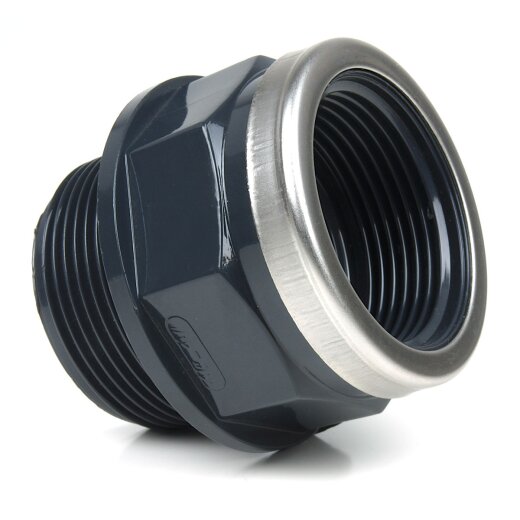

Der PVC-Gewindenippel besitzt auf einer Seite ein Außengewinde, auf dass Fittings mit entsprechendem Innengewinde aufgeschraubt werden können und ein Innengewinde, in das Fittings mit einem Außengewinde eingeschraubt werden können. Das Innengewinde ist zusätzlich mit einem Metallring verstärkt, um ein Aufplatzen zu vermeiden, sollte eine zu hohe Spannung auf dem Material liegen.

Zur Abdichtung der Gewinde wird ein Abdichtfaden, oder Abdichtband benötigt, welches um das Außengewinde des Gewindenippels und das des zu verbindenden Fittings gelegt wird. Bitte verwenden Sie den Gewindenippel nur mit anderen Kunststofffittings, um eine Beschädigung des Gewindes zu vermeiden.
