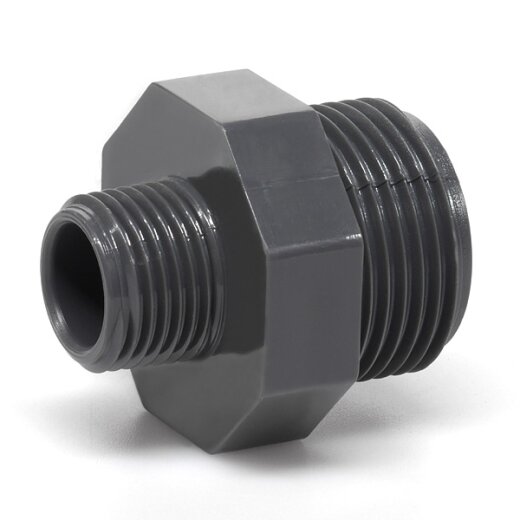

PVC-Doppelnippel 1" (33,25 mm) x 1/2" (20,96 mm)

Artikelnummer: 11-06-01 / 0100173

Kategorie: PVC-Doppelnippel u. Rohrnippel

Doppelnippel aus PVC-U mit zwei Außengewinden, um Gewindefittings mit entsprechendem Innengewinde miteinander zu verbinden.

Gewinde groß x klein/gleich

1,26 €

inkl. 19% USt. , zzgl. Versand

11 auf Lager

Lieferzeit: 1 - 2 Werktage

Fermit PTFE Gewindedichtfaden 175 m

20,63 € *

Kunststoff Rohrnippel 2x Außengewinde

ab 1,68 € *

PVC-Doppelnippel u. PVC-Doppelnippel reduziert

ab 0,65 € *

PVC-Gewindenippel Außengewinde, Innengewinde

ab 0,69 € *

PVC-Gewindenippel Außengewinde, Innengewinde verstärkt

ab 3,28 € *

PVC-Gewindereduktion Außengewinde x Innengewinde

ab 1,32 € *

PVC-Gewindestück Klebeseite x Außengewinde

ab 0,67 € *

PVC-Reduzierstück Klebestutzen auf Innengewinde

ab 1,44 € *

PVC-Übergangsnippel Klebeseite x Innengewinde

ab 1,29 € *

Transparente PVC-Reduzierung, 50/63 x Innengewinde 1 1/2"

12,16 € *

Artikelnummer: 11-06-01 / 0100173

Kategorie: PVC-Doppelnippel u. Rohrnippel

Doppelnippel aus PVC-U mit zwei Außengewinden, um Gewindefittings mit entsprechendem Innengewinde miteinander zu verbinden.

Produktdaten

Anschluss:	Außengewinde (R) x Außengewinde (R)
Anschlussmaße:	1" (33,25 mm) x 1/2" (20,96 mm)
Arbeitsdruck (PN):	10 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Artikelgewicht:	0.03 kg
Hersteller:	Cepex®
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

G	G1	DN	PN	L	L1	H	S
1"	1/2"	15	10	19	15	47	40

Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei 20 °C Flüssigkeitstemperatur.

Beschreibung

Zusatzinformationen

Häufige Fragen

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Der PVC-Doppelnippel besitzt auf beiden Seiten ein Außengewinde mit gleichen oder unterschiedlichen Durchmessern (Reduziernippel). So kann der Doppelnippel zur Reduzierung eines Gewindefittings auf einen geringeren Durchmesser verwendet werden.

Der maximalen Betriebsdruck liegt bei etwa 10 bar (bei 20 °C Flüssigkeitstemperatur). Mit dem Doppelnippel lassen sich zwei Gewindefittings mit entsprechendem Innengewinde miteinander verbinden. Zur Abdichtung der Gewinde wird ein Abdichtband oder ein Abdichtfaden benötigt. Der Doppelnippel lässt sich bequem mit einem Schraubenschlüssel befestigen. Bei den Gewinden handelt es sich um Whitworth-Rohrgewinde, welche standardmäßig in der Wassertechnik verwendet werden. Eine Kombination mit Gewindefittings aus eanderen Materialien ist problemlos möglich.

Produkteigenschaften

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch Einsetzbar

UV-Beständigkeit

Werden PVC-U Rohre und Fittings im Außenbereich eingesetzt, sollten diese nicht der unmittelbaren Sonneneinstrahlung ausgesetzt sein, da diese auf Dauer das Material verspröden lässt. Die Rohre und Fittings können sich dadurch verfärben und die Druckbeständigkeit kann sich verringern. Zur Sicherheit können die PVC-Rohre im Außenbereich isoliert werden. In unserer Klimazone sind diese Probleme aber eher selten anzutreffen.

Trinkwassertauglichkeit

Trinkwasserleitungen unterliegen bestimmten Vorschriften und regelmäßigen Kontrollen. Unsere PVC-U Rohre und Fittings sind, wenn nicht explizit angegeben nicht für die Nutzung von Trinkwasserleitungen zertifiziert und dürfen nicht für die Trinkwasserversorgung verwendet werden.

Gewindetyp und -durchmesser

Der Doppelnippel besitzt beidseitig ein konisches Außengewinde (Gewindetyp R). In der Folgenden Tabelle sehen Sie die häufigsten Gewindegrößen in Zoll und die Umrechnung in mm.
