Produktdaten
Anschluss: | 2x Flansch |
---|---|
Anschlussmaße: | DN 40 |
Lochkreis: | 110 mm |
Anzahl Löcher: | 4 |
Lochdurchmesser: | 18 mm |
Arbeitsdruck (PN): | 40 bar |
Temperatur: | -20 °C bis +220 °C |
Material: | Edelstahl 316 (1.4408), Hebel aus Edelstahl 304, Dichtungen aus PTFE |
Normen/Zulassungen: | Flansche nach DIN 2501/PN16 |
Hersteller: | diverse |
Technische Zeichnung
DN | L1 | M (ISO 5221) | D | K | G | B | I/N | T | H | W |
---|---|---|---|---|---|---|---|---|---|---|
15 | 130 | 36 x M5 | 95 | 65 | 45 | 16 | 14/4 | 2 | 75 | 130 |
20 | 150 | 36 x M5 | 105 | 75 | 58 | 18 | 14/4 | 2 | 85 | 160 |
25 | 160 | 42 x M5 | 115 | 85 | 68 | 18 | 14/4 | 2 | 85 | 160 |
32 | 180 | 50 x M6 | 140 | 100 | 78 | 18 | 18/4 | 3 | 110 | 170 |
40 | 200 | 50 x M6 | 150 | 110 | 88 | 18 | 18/4 | 3 | 110 | 170 |
50 | 230 | 70 x M8 | 165 | 125 | 102 | 20 | 18/4 | 3 | 115 | 200 |
65 | 290 | 70 x M8 | 185 | 145 | 122 | 22 | 18/8 | 3 | 130 | 270 |
80 | 310 | 102 x M10 | 200 | 160 | 138 | 24 | 18/8 | 3 | 140 | 270 |
100 | 350 | 102 x M10 | 235 | 190 | 162 | 24 | 22/8 | 3 | 180 | 300 |
Alle Maße sind in mm angegeben. Flanschgrößen nach DIN-PN-40. ISO-5221 Anschluss für Motoren.
Materialien
Nr. | Teil | Material |
---|---|---|
1 | Gehäuse außen | Edelstahl 316 |
2 | Flanschseiten | Edelstahl 316 |
3 | Kugel | Edelstahl 316 |
4 | Kugelsitz | PTFE (15% Graphit) |
5 | Gehäusedichtung | PTFE |
6 | Spindel | Edelstahl 316 |
7 | Dichtung | PTFE |
8 | Spindeldichtung | PTFE |
9 | Buchse | Edelstahl 304 |
10 | Hebel | Edelstahl 304 |
11 | Spindelring | Edelstahl 304 |
12 | Spindelmutter | Edelstahl 304 |
13 | Hebelschutz | PVC |
14 | Verschluss | Edelstahl 304 |
15 | Schraube | Edelstahl 304 |
16 | Unterlegscheibe | Edelstahl 304 |
17 | Schraubenmutter | Edelstahl 304 |
18 | Stopper | Edelstahl 304 |
Informationen zu den Maßangaben
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
Temperatur-/Druckdiagramm
Das Diagramm bezieht sich auf einen Nutzungszeitraum von 25 Jahren und Wasser als Medium. Je nach Einsatzbereich und verwendete Medien, kann die Druckbeständigkeit im Laufe der Zeit eingeschränkt werden. Aggressive Medien können die Beständigkeit des Materials genauso wie Temperaturschwankungen, Witterungen und mechanische Belastungen beeinträchtigen.
Um eine möglichst lange Lebensdauer zu gewährleisten, verwenden Sie das Produkt nur für den dafür vorgesehenen Einsatzbereich. Der Arbeitsdruck der Produkte wird als PN (Pressure Nominal) angegeben und und bezieht sich auf eine Temperatur von 20 °C (Wasser als Medium). Es handelt sich um einen Referenzwert, um verschiedene Produkte miteinander vergleichen zu können.

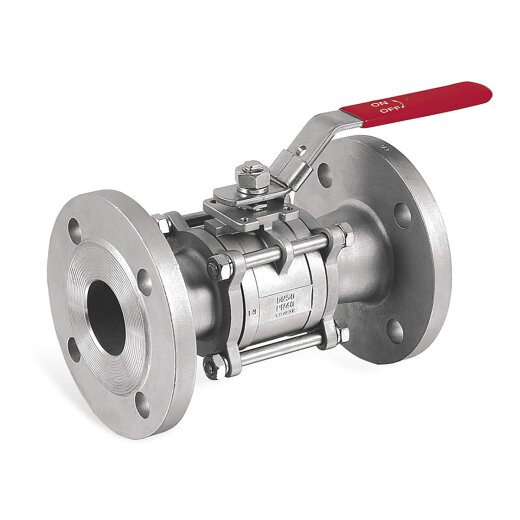

3-teiliger Edelstahlkugelhahn mit Flanschanschlüssen für den industriellen Einsatz bis 40 bar. Die Flanschverbindungen sind gemäß DIN 2501/PN16 gefertigt. Der Kugelhahn besteht aus rostfreiem Edelstahl 316 und zeichnet sich durch eine hohe Beständigkeit gegenüber verschiedenen Medien aus. Die Kugel besitzt einen vollen Durchgang. Der Absperrhahn besteht aus drei Teilen (Kugelhahn mit zwei Flanschanschlussseiten). Ein Drehen der Flanschseiten ist nicht möglich. Der Griff des Kugelhahns besteht aus gummiertem Edelstahl 304. Die Dichtungen sind aus PTFE gefertigt. Der Griff lässt sich nicht arretieren. Der Kugelhahn eignet sich für den Transport von Wasser, Lebensmittel und diversen Chemikalien.
Die Dichtflächen der Flanschanschlüsse sind gerillt und bieten einen guten Halt und eine hohe Dichtheit bei verschiedenen Dichtungstypen aus unterschiedlichem Material. Edelstahl 316 zeichnet sich durch eine hohe physiologische Unbedenklichkeit aus, weshalb ein Einsatz in Trinkwasserleitungen und im Lebensmittelbereich möglich ist. Der Absperrhahn kann für einen Druckbereich von 40 bar (bei 20 °C Flüssigkeitstemperatur) verwendet werden.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
- für Druckbereiche bis 16 bar
Zusatzinformationen
Häufige Fragen
Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.
Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.
Ja. Der Kugelhahn ist mit einem vollen Durchgang ausgestattet, um den Durchfluss nicht einzuschränken. Anders als bei einem Kugelhahn mit einem reduzierten Durchgang (preiswerte Variante) besitzen sowohl die Kugelbohrung, als auch die Anschlussseiten einen größeren freien Durchgang.
Ja. Der Edelstahl Kugelhahn kann für den Druckluftbereich und für verschiedene technische Gase oder Dampf eingesetzt werden. Der angegeben Druckbereich kann bei Gasen allerdings geringer ausfallen. Für den angegeben Arbeitsdruck wird Wasser als Medium vorrausgesetzt.
