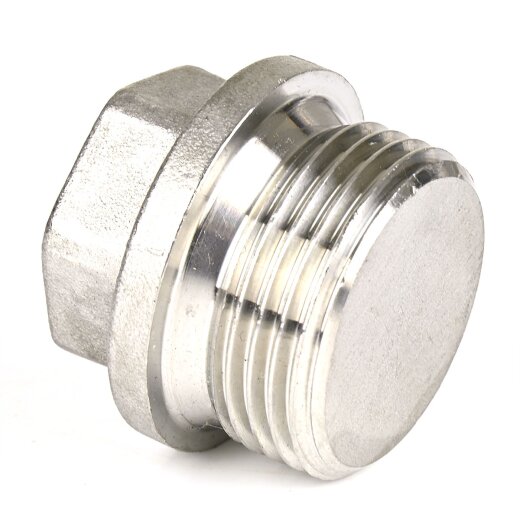

Edelstahl Verschlussschraube nach DIN 910

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Edelstahl Verschlussschraube nach DIN 910

Q: Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Q: Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist. Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben. Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter: Gewindefittings und -rohre abdichten

Q: Können Edelstahlfittings mit anderen Metallen kombiniert werden?

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings ) spielt die Reihenfolge keine Rolle.

Q: Sind die Edelstahl Fittings und Ventile für Trinkwasserleitungen geeignet?

Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können. Liste ansehen

Artikelnummer: EDELVERSCHLST
Kategorie: Edelstahl Gewindefittings u. Ventile AISI 316

Außengewinde

1,39 €

inkl. 19% USt. , zzgl.

136 Auf Lager

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Außengewinde (G)	Arbeitsdruck	Preis	Menge
Edelstahl Verschlussschraube 1/8" (9,73 mm) nach DIN 910	33146	1/8" (9,73 mm)	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	1,39 € *
Edelstahl Verschlussschraube 1/4" (13,16 mm) nach DIN 910	33148	1/4" (13,16 mm)	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	2,09 € *
Edelstahl Verschlussschraube 3/8" (16,66 mm) nach DIN 910	331410	3/8" (16,66 mm)	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	2,79 € *
Edelstahl Verschlussschraube 1/2" (20,96 mm) nach DIN 910	331415	1/2" (20,96 mm)	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	3,99 € *
Edelstahl Verschlussschraube 3/4" (26,44 mm) nach DIN 910	331420	3/4" (26,44 mm)	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	5,99 € *
Edelstahl Verschlussschraube 1" (33,25 mm) nach DIN 910	331425	1" (33,25 mm)	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	7,99 € *
Edelstahl Verschlussschraube 1 1/4" (41,91 mm) nach DIN 910	331432	1 1/4" (41,91 mm)	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	11,99 € *
Edelstahl Verschlussschraube 1 1/2" (47,80 mm) nach DIN 910	331440	1 1/2" (47,80 mm)	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	12,99 € *
Edelstahl Verschlussschraube 2" (59,61 mm) nach DIN 910	331450	2" (59,61 mm)	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	25,49 € *

Produktbeschreibung

Verschlussschraube (mit Rand) nach DIN 910 aus Edelstahl 316 für die Wasserinstallation. Die Verschlussschraube besitzt ein Außengewinde, welches am Verschlusskopf konisch dichtet. Da das Gewinde parallel/zylindrisch ist, ist ein Gewindedichtmaterial nicht geeignet. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Ein Vierkant an der Oberseite ermöglicht ein einfaches Festschrauben mittels eines Schraubenschlüssels oder einer Zange.

Die Verschlussschraube besteht aus V4A-Edelstahl (AISI 316), welches eine hervorragende chemische Beständigkeit gegenüber verschiedenen Säuren und chlorhaltiges Wasser besitzt. Der Werkstoff V4A-Edelstahl (nicht rostender Stahl) ist für die Trinkwasserversorgung geeignet und wird vom Umweltbundesamt als unbedenklich eingestuft. Der Gewindestopfen kann für heißes und kaltes Wasser von -20 °C bis 220 °C eingesetzt werden und eignet sich für einen Druckbereich von bis zu 10 bar.

Produkteigenschaften

geeignet für Kaltwasser und Heißwasser
rostfrei und korrosionsbeständig
langlebig
für Lebensmittel, Trinkwasser und die chemische Industrie geeignet

Zusatzinformationen

Tabelle zur Druckumrechnung

Umrechnungstabelle Whitworth-Gewinde Zoll in mm

chemische Beständigkeit (Edelstahl)

Gewinde abdichten

Diagramme

Gewindemaße in mm

Häufige Fragen & Hilfe

Welcher Gewindetyp wird verwendet?

Wie werden die Gewinde abgedichtet?

Können Edelstahlfittings mit anderen Metallen kombiniert werden?

Sind die Edelstahl Fittings und Ventile für Trinkwasserleitungen geeignet?

Herstellerinformationen

ABC Edelstahl Armaturen & Fittings GmbH
Corneliusstr. 2
Baden-Württemberg
Wuppertal, Deutschland, 42329
info@abc-edelstahl.de

Produktdaten

Anschluss:	Außengewinde (G)
Anschlussmaße:	1/8" - 2"
Arbeitsdruck (PN):	20 bar (bis max. 40 °C), 10 bar (Heißwasser)
Temperatur:	-20 °C bis +220 °C
Material:	Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 )
Normen/Zulassungen:	DIN 910, Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller:	ABC Edelstahl Armaturen & Fittings GmbH
Eigenschaften der Edelstahlfittings
