Produktdaten
Anschluss: | 2x Innengewinde (Rp) |
---|---|
Anschlussmaße: | 1" (33,25 mm) |
Arbeitsdruck (PN): | 40 bar |
Öffnungsdruck: | 15 - 20 psi (1,03 - 1,38 bar) |
Temperatur: | max. 200 °C |
Material: | Gehäuse und Klappe aus Edelstahl 316, Feder aus Edelstahl 304 |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.546 kg |
Hersteller: | diverse |
Eigenschaften der Edelstahlfittings |
Technische Zeichnung
Größe | D | L | H | PN |
---|---|---|---|---|
1/4" | 11,6 | 65,5 | 31 | 40 |
3/8" | 12,5 | 65,5 | 31 | 40 |
1/2" | 12,5 | 65,5 | 31 | 40 |
3/4" | 18 | 75,5 | 40 | 40 |
1" | 23,5 | 90,5 | 50 | 40 |
1 1/4" | 31,4 | 111 | 55 | 40 |
1 1/2" | 35,7 | 121 | 70,5 | 40 |
2" | 45,5 | 151 | 87 | 40 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Materialien
Nr. | Teil | Material |
---|---|---|
1 | Gehäuse | Edelstahl 316 |
2 | Dichtungen | PTFE |
3 | Kappe | Edelstahl 316 |
4 | Spindel | Edelstahl 316 |
5 | Kegel | Edelstahl 316 |
6 | Abdichtung | PTFE |
7 | Doppelferderscheibe | Edelstahl 304 |
8 | Mutter | Edelstahl 304 |
Informationen zu den Maßangaben
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.

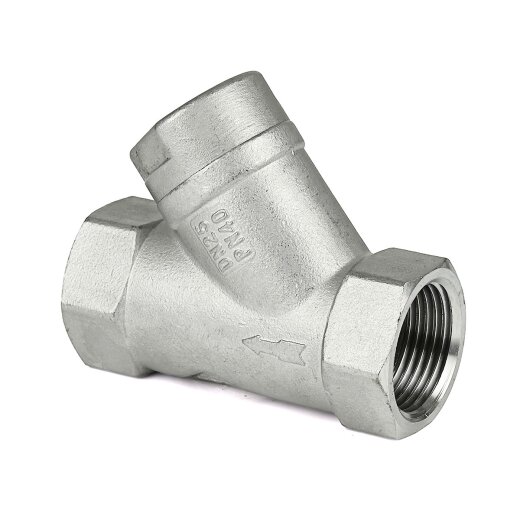

Schrägsitz-Rückschlagventil aus Edelstahl 316 (Feder aus Edelstahl 304) für die Wasserinstallation. Das Rückschlagventil ist mit zwei Innengewinden ausgestattet, welche mit einem geeigneten Gewindedichtmaterial abgedichtet werden müssen. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde.
Die PTFE-Dichtung (Teflon) des Rückschlagventils ermöglicht eine hohe Flüssigkeitstemperatur des Mediums. Der Betriebsdruck liegt bei maximal 40 bar. Das Rückstauventil ist federbelastet, wodurch es selbst schließt. Der Einbau kann in jede Position erfolgen. Die Feder besteht aus Edelstahl AISI 304 (V2A) und ist beständig gegenüber Wasser und ähnlichen Flüssigkeiten.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
- für Druckbereiche bis 40 bar
Zusatzinformationen
Häufige Fragen
In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.
Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.
Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.
Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten
Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.
Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.
