Produktdaten
| Anschluss: | 2x Innengewinde (Rp) |
|---|---|
| Anschlussmaße: | 1" (33,25 mm) |
| Arbeitsdruck: | 63 bar |
| Temperatur: | -20 °C bis +150 °C |
| Material: | Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ), Griff aus Edelstahl 304, Dichtung aus PTFE |
| Normen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
| Artikelgewicht: | 0.49 kg |
| Hersteller: | ABC Edelstahl Armaturen & Fittings GmbH |
Produktbeschreibung

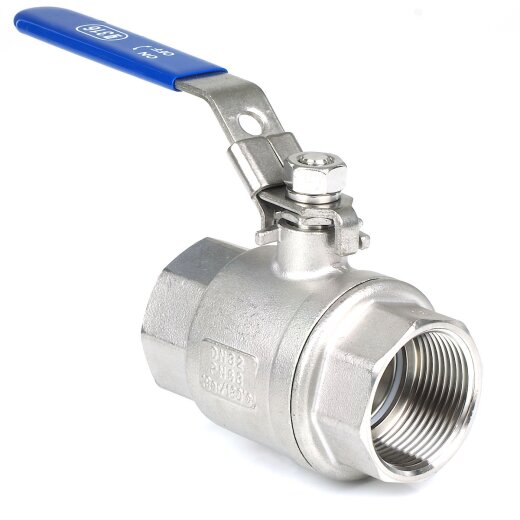

Edelstahl Kugelhahn mit vollem Durchgang aus V4A-Edelstahl (AISI 316) für hohe Ansprüche an die Korrosionsbeständigkeit im privaten und industriellen Bereich. Der Kugelhahn ist mit zwei Innengewinden ausgestattet. Zur Abdichtung der Gewinde benötigen Sie zusätzlich geeignetes Gewindedichtmaterial. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde, welches auch als BSP-Gewinde bezeichnet wird.
Über einen Handhebel kann der Kugelhahn geöffnet oder geschlossen werden. Der Handhebel besteht aus Stahl, ist gummiert und kann arretiert (im komplett geöffneten oder geschlossene Zustand) und bei Bedarf verschlossen (Schloss nicht im Lieferumfang) werden. Geeignet für Druckbereiche bis 63 bar. Die auf hochglanz polierte Kugel ermöglicht ein gleichmäßiges Öffnen und Schließen des Ventils. Der Werkstoff Edelstahl (nicht rostend) ist für den Trinkwassertransport geeignet und vom Umweltbundesamt als unbedenklich eingestuft.
Der Absperrhahn kann für diverse Anwendungen bei kalten und heißen Medien verwendet werden und eignet sich sowohl für Flüssigkeiten, als auch für Gase. Der Werkstoff Edelstahl zeichnet sich durch seine physiologische Unbedenklichkeit und seiner hohen thermischen und chemischen Beständigkeit aus, wodurch ein Einsatz in der Lebensmitteltechnik, der chemischen Industrie, in der Schwimmbadtechnik, für Kühlwasser, sowie Gase und Dämpfe möglich ist.
Der Handhebel ermöglicht eine bessere Kraftübertragung als ein Drehknauf, wodurch sich der Kugelhahn leicht öffnen und schließen lässt. Die Dichtungen bestehen aus PTFE und sind ebenfalls physiologisch unbedenklich.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
Zusatzinformationen
Häufige Fragen & Hilfe
Technische Zeichnung
| Größe | L | D | H | W | PN |
|---|---|---|---|---|---|
| 1/4" | 49 | 12,8 | 51 | 95 | 63 |
| 3/8" | 49 | 12,8 | 51 | 95 | 63 |
| 1/2" | 57 | 15 | 55 | 95 | 63 |
| 3/4" | 65 | 20 | 59 | 110 | 63 |
| 1" | 78 | 25 | 73 | 135 | 63 |
| 1 1/4" | 90,5 | 32 | 78 | 135 | 63 |
| 1 1/2" | 105 | 38 | 91 | 147 | 63 |
| 2" | 127 | 50 | 99 | 165 | 63 |
| 2 1/2" | 160 | 65 | 130 | 215 | 63 |
| 3" | 180 | 80 | 142 | 215 | 63 |
| 4" | 220 | 100 | 165 | 310 | 63 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
