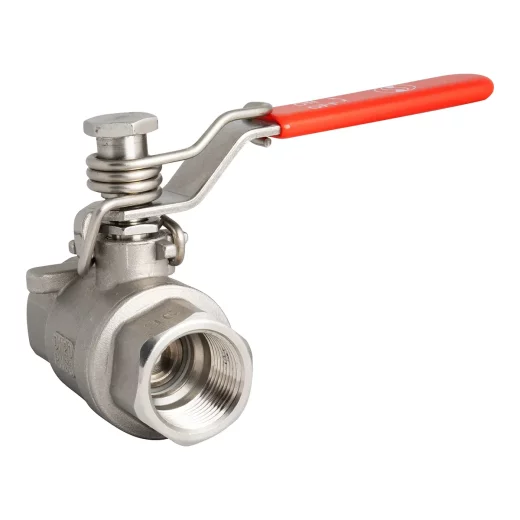

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Edelstahl Kugelhahn selbstschließend (Totmanngriff) 2x IG PN63

Artikelnummer: EDKUGTOT
Kategorie: Edelstahl Gewindefittings u. Ventile AISI 316

Größe: 1/4" - 1" PN63, selbstschließend (Totmanngriff), Baulänge nach DIN 3202-4 M3 mit RTFE-Sitzringen, Körper aus CF8M Edelstahl (Druckguss) und Kugel aus V4A-Edelstahl. Der Griff besitzt eine feder, die das Ventil automatisch schließt, sobald der Griff losgelassen wird. Die bauweise ist antistatisch.

Selbstschließend durch Federmechanismus bei Nichtbetätigung
voller Durchgang
Baulänge nach DIN 3202-4 M3
ausblasgesicherte Spindel
glasfaserverstärkte PTFE-Kugel-Sitzringe
antistatische Bauweise

Innengewinde

22,90 €

inkl. 19% USt. , zzgl.

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Anschluss	Anschlussmaße	Arbeitsdruck	Preis	Menge
Edelstahl Kugelhahn selbstschließend (Totmanngriff) 1/4" (13,16 mm) 2x IG PN63	706202	2x Innengewinde (Rp)	1/4" (13,16 mm)	63 bar	22,90 € *
Edelstahl Kugelhahn selbstschließend (Totmanngriff) 3/8" (16,66 mm) 2x IG PN63	706203	2x Innengewinde (Rp)	3/8" (16,66 mm)	63 bar	23,50 € *
Edelstahl Kugelhahn selbstschließend (Totmanngriff) 1/2" (20,96 mm) 2x IG PN63	706204	2x Innengewinde (Rp)	1/2" (20,96 mm)	63 bar	25,24 € *
Edelstahl Kugelhahn selbstschließend (Totmanngriff) 3/4" (26,44 mm) 2x IG PN63	706205	2x Innengewinde (Rp)	3/4" (26,44 mm)	63 bar	32,28 € *
Edelstahl Kugelhahn selbstschließend (Totmanngriff) 1" (33,25 mm) 2x IG PN63	706206	2x Innengewinde (Rp)	1" (33,25 mm)	63 bar	45,43 € *

Produktdaten

Anschluss:	2x Innengewinde (Rp)
Anschlussmaße:	1/4" - 1"
Arbeitsdruck:	63 bar
Temperatur:	-25 °C bis 180 °C
Material:	Edelstahl 316 (V4A Stahl, Werkstoff ), Griff aus Edelstahl 304, Dichtung aus PTFE (mit 15% Glasfaser verstärkt)
Normen:	Gewinde: DIN EN 10226-1 (ISO 7/1) BSP-Gewinde, Baulänge nach DIN 3202-4 M3
Kvs-Wert:	6 m³/h (100 l/min) bis 46 m³/h (766,67 l/min)
Besonderheit:	Totmanngriff, welcher das Ventil bei Nichtbetätigung automatsich schließt.
Hersteller:	Syveco

Produktbeschreibung

Edelstahl-Kugelhahn mit zwei Innengewinden und einem Handhebel für die manuelle Bedienung. Der Griff ist mit einer Feder ausgestattet, die den Kugelhahn automatisch in die geschlossene Position bringt, sobald der Griff losgelassen wird. Der Körper des Ventils besteht aus CF8M-Edelstahl (gegossener V4A-Edelstahl), die Kugel aus V4A-Edelstahl und die Kugel-Sitzringe aus RTFE (mit Glasfaser verstärktes PTFE). Die Kugel besitzt einen vollen Durchgang, um einen optimalen Durchfluss zu gewährleisten.

Die Spindel ist ausblasgesichert. Die Baulänge des Edelstahlkugelhahns entspricht den Maßen nach DIN 3202 Teil 4-M3. Als Gewindeanschlüsse kommen nach EN ISO 228-1 gefertigte Innengewinde (zylindrisches Whitworth-Rohrgewinde) zum Einsatz, welche mit Edelstahl-Gewindefittings kombiniert werden können. Der Absperrhahn ist antistatisch aufgebaut, weshalb er theoretisch kompatibel mit den ATEX-Zonen 1, 21, 2 und 22 ist, da er selbst keine eigene Zündquelle darstellt. Beachten Sie allerdings, dass manuelle Ventile nach Artikel 4 §3 der Richtlinie 2014/34/EU von dieser ausgeschlossen sind, weshalb kein offizielles ATEX-Zertifikat vorliegt.

Der maximale Betriebsdruck liegt bei PN63 (63 bar bei 20 °C Flüssigkeitstemperatur). Die Einsatztemperatur von –25 °C bis maximal 180 °C deckt einen großen Einsatzbereich von der Kühl- und Heizungstechnik bis zum Einsatz in der chemischen Prozessindustrie und anderen industriellen Rohrleitungen ab. Der Totmanngriff, die ausblassichere Spindel und die antistatische Bauweise des Edelstahlkugelhahns sorgen für eine hohe Produktsicherheit in kritischen Umgebungen.
