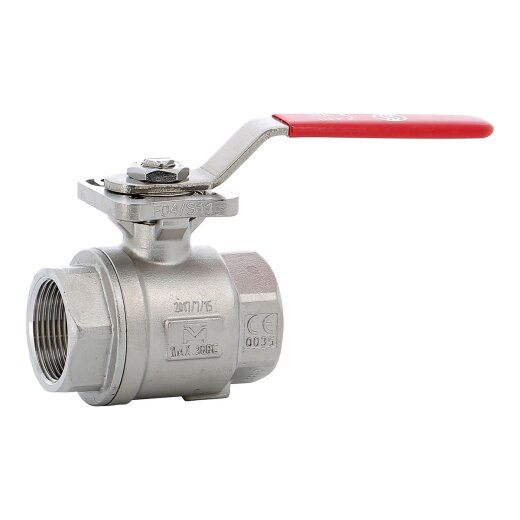

Edelstahl-Kugelhahn mit ISO-Top für Antriebe 2x IG 2" (59,61 mm)

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Edelstahl-Kugelhahn mit ISO-Top für Antriebe 2x IG 2" (59,61 mm)

Artikelnummer: 733009
Kategorie: Edelstahl Gewindefittings u. Ventile AISI 316

Der 2-teilige Edelstahl-Kugelhahn bietet dank vollem Durchgang, robuster Edelstahl-Bauweise (316) und einem Betriebsdruck von bis zu PN63 eine zuverlässige Absperrlösung für industrielle Medien, Chemie, Druckluft und Wasser. Das herausragende Merkmal ist der integrierte Montageflansch nach ISO 5211 (ISO-Top), der den direkten Aufbau von pneumatischen oder elektrischen Antrieben ermöglicht. Ausgestattet mit ausblassicherer Spindel, doppelter Spindelabdichtung (PTFE/FKM), Antistatik-Funktion (ATEX-kompatibel) und einem Temperaturbereich von –20 °C bis +200 °C ist das Ventil für höchste Sicherheitsanforderungen ausgelegt.

Integrierter ISO 5211 Flansch (ISO-Top) für pneumatische und elektrische Antriebe
voller Durchgang
ausblassichere Spindel
antistatische Bauweise

Innengewinde

186,71 €

inkl. 19% USt. , zzgl.

Lieferzeit: 4 - 6 Werktage Deutschland

Produktdaten

Anschluss:	2x Innengewinde (Rp)
Anschlussmaße:	2"
Arbeitsdruck:	63 bar (PN63), Dampf max. 11 bar
Temperatur:	-20 °C bis +200 °C
Material:	Körper und Kugel aus CF8M-Edelstahl (AISI 316 bzw. V4A-Stahl), Griff aus Edelstahl 304, Kugel-Sitsringe aus PTFE, doppelte Schaftabdichtung aus PTFE und FKM
Normen:	Gewinde: DIN EN 10226-1 (ISO 7/1), Druckgeräterichtlinie 2014/68/EU (CE-Kennzeichnung), ISO 5211 Anschluss für pneumatische und elektrische Antriebe
Kvs-Wert:	427 m³/h (7116,67 l/min)
Artikelgewicht:	2.9 kg
Hersteller:	Syveco

Technische Zeichnung

Gewinde (DN)	PN	Ø P	L	E	H	H1	H2
2" (59,61 mm)	63	50	124	172	111,5	75,5	11,5

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

Produktbeschreibung

Der 2-teilige Edelstahl-Kugelhahn ist für anspruchsvolle Aufgaben in der chemischen und pharmazeutischen Industrie, der Petrochemie, bei Hydraulik- und Druckluftanlagen sowie in der Wasserverteilung ausgelegt. Das Ventil ist zudem für den Einsatz mit Dampf bis maximal 11 bar einsetzbar. Gefertigt aus hochwertigem Edelstahl (Gehäuse/Kugel aus Edelstahl 316 / ASTM A351-CF8M bzw. A276-316) zeichnet sich das Ventil durch eine hohe Korrosions- und Säurebeständigkeit aus. Der volle Durchgang garantiert minimale Druckverluste und optimale Durchflussraten.

Das zentrale Merkmal dieses Kugelhahns ist die integrierte Montageplatte nach Norm ISO 5211 (ISO-Top). Dieser genormte Aufbauflansch ermöglicht die direkte, fehlerfreie und schnelle Automatisierung des Ventils durch den Anbau von elektrischen oder pneumatischen Stellantrieben, ohne dass aufwendige oder maßgeschneiderte Sonderhalterungen erforderlich sind. Für den manuellen Betrieb ist der Kugelhahn mit einem abschließbaren Handhebel ausgestattet, der eine Verriegelung in vollständig geöffneter oder geschlossener Position erlaubt.

Für maximale Betriebssicherheit sorgt die doppelte Spindelabdichtung aus PTFE und einem FKM-O-Ring sowie die ausblassichere Spindel. Die Kugelsitzringe bestehen aus glasfaserverstärktem PTFE (bzw. TFM1600). Das Ventil besitzt ein integriertes Antistatik-System. Dadurch ist der Kugelhahn für den Einsatz in explosionsgefährdeten Bereichen der ATEX-Zonen 1, 21, 2 und 22 geeignet.

Als Leitungsanschluss dienen Innengewinde nach ISO 228-1 (zylindrisches Whitworth-Rohrgewinde BSP). Die Gewinde erlaufen einen einfachen Übergang auf Edelstahl-Gewindefittings. Der maximale Betriebsdruck liegt bei PN63 (63 bar bei +20 °C). Der zugelassene Temperaturbereich erstreckt sich von –20 °C bis +200 °C (bei Dampfanwendungen bis max. 11 bar). Der Kugelhahn entspricht den Anforderungen der Europäischen Druckgeräterichtlinie 2014/68/EU (CE-Kennzeichnung).
