Produktdaten
Anschluss: | Innengewinde (Rp) |
---|---|
Anschlussmaße: | 1 1/4" (41,55 mm) |
Arbeitsdruck (PN): | 16 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U, Dichtungen aus EPDM, Verstärkungsringe aus verzinktem Stahl |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.502 kg |
Hersteller: | Van de Lande |
Eigenschaften der PVC-U Fittings |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
d1 | DN | d2 | d3 | Z1 | Z2 | c | PN |
---|---|---|---|---|---|---|---|
1 1/4" | 32 | 86 | 32 | 76 | 75 | 122 | 16 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

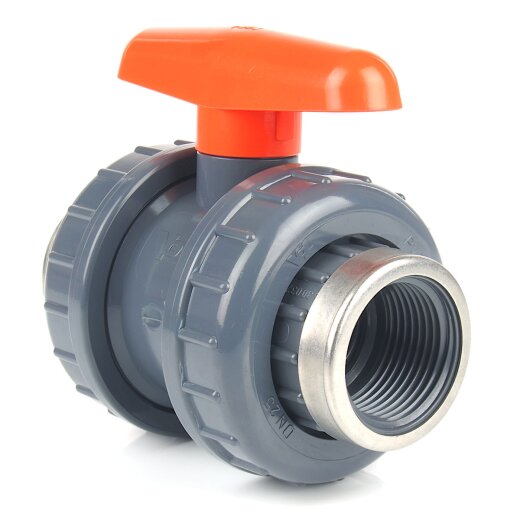

PVC-Kugelhahn mit 2 Innengewinden für verschiedene Anwendungen im Industriellen und privaten Bereich wie Pool, Teich, Beregnung etc. Die Gewinde sind zusätzlich durch einen Stahlring verstärkt, welcher ein Aufplatzen des Gewindes verhindert. Bei den Gewinden handelt es sich um das in der Wassertechnik gängige BSP-Gewinde oder auch Whitworth-Rohrgewinde, welches eine Kombination mit anderen Materialien wie etwa Messing, Edelstahl oder PP zulässt.
Die Dichtungsringe des Kugelhahns bestehen aus EPDM, die Kugellagerung aus PTFE (Teflon) gefülltem PE. Der PVC-U Kugelhahn ist gegen viele Chemikalien, chlor-, sowie salzhaltige Wasser beständig. Der Einsatz zum Transport von Ölen ist aufgrund der EPDM-Dichtungen nicht empfehlenswert. PVC-Kugelhähne der Firma VdL zeichnen sich durch eine hohe Produktqualität und eine Lange Haltbarkeit aus.
Die Gewinde müssen zusätzliche mit einem geeigneten Gewindedichtmaterial wie z. B. PTFE-Gewindedichtband abgedichtet werden.
Der Griff fungiert gleichzeitig als Schlüssel, um die Kugel festzuschrauben, zu lösen, oder für Reinigungszwecke zu entfernen. Die Kugel ist sehr leichtgängig und lässt sich ohne zu blockieren gleichmäßig öffnen und schließen. Der Schaft des Ventils ist mittig des Hebels angebracht, wodurch dieser auf beiden Seiten gleich lang ist und ein Drehen des Hebels beidseitig ohne größeren Kraftaufwand erfolgen kann.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser und chlorhaltiges Wasser
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
