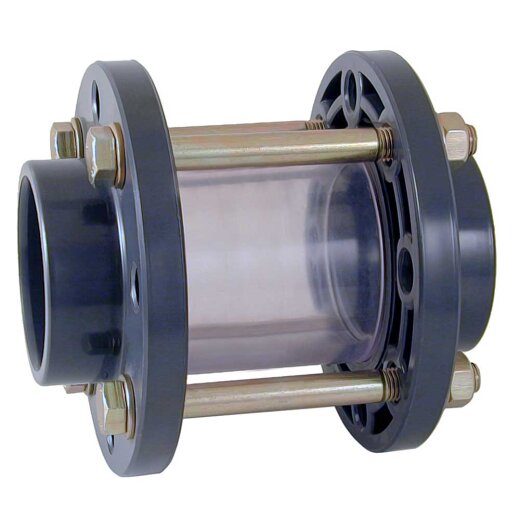

PVC-Schauglas 2x Klebemuffe 200 mm

Schauglas mit beidseitiger Klebemuffe zur Kontrolle des hindurchfließenden Mediums. Sichtglas aus Acryl für eine besonders hohe Transparenz.

Klebemuffen
219,00 €
inkl. 19% USt. , frachtfreie Lieferung
  • Lieferzeit: 4 - 5 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 200 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: Anschlüsse aus PVC-U, Dichtugnen aus EPDM, Schrauben aus verzinktem Stahl, Sichtglas aus SAN
Artikelgewicht: 11.3 kg
Hersteller: Cepex

Technische Zeichnung

technische Zeichnung des Schauglases
D DN L H E PN
200 175 106 420 315 10
Alle Maße sind in mm angegeben.
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Beschreibung

Schauglas mit beidseitiger Klebemuffe zur Kontrolle des hindurchfließenden Mediums. Die Klebeseiten bestehen aus PVC-U, das Sichtglas aus PMMA (Polymethylmethacrylat), einem Acrylglas. Das Schauglas ist zwischen zwei Klebeflansche angebracht, welche miteinander verschraubt sind. Die Klebemuffen werden mit PVC-U Rohren verklebt. Hierzu benötigen sie PVC-Kleber. Die Dichtungen zwischen Sichtglas und Flansch bestehen aus EPDM (nicht für Öle geeignet).

Chemische Beständigkeit

Das Schauglas kann für verschiedene Flüssigkeiten mit Wasser ähnlichen Eigenschaften, Öle, sowie schwachen Basen und Säuren verwendet werden. Geeignet für diverse Einsatzbereiche in der Pool-/Schwimmbadtechnik, in der Industrie und im Salzwasserbereich.

Nicht verwendbar zum Durchleiten von Aceton, Ethanol, Benzol und Öle.

Aufbau

Explosionszeichnung des Schauglases
Nummer Name Material
1 Klebemuffe PVC-U
2 O-Ring EPDM
3 Sichtglas PMMA (Acrylglas)
4 Schrauben verzinkter Stahl

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
