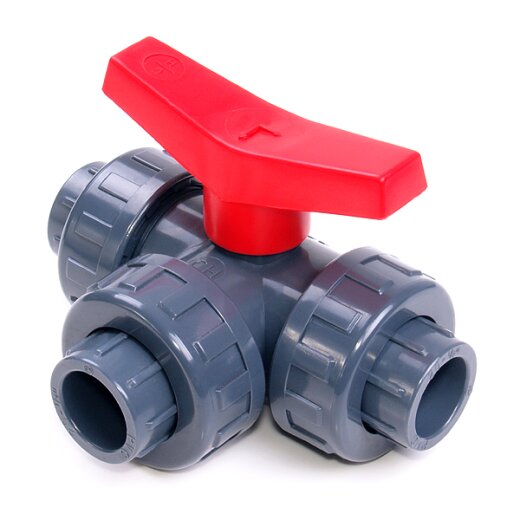

PVC 3 Wege Kugelhahn 20 mm L-Bohrung

Kategorie: PVC-Kugelhähne

Klebemuffen x Kugelbohrung
27,58 €

inkl. 19% USt. , zzgl. Versand

3 auf Lager

Lieferzeit: 1 - 2 Werktage


Artikelnummer: 06-08-01 / 0111641

Kategorie: PVC-Kugelhähne

Dreiwegekugelhähne kommen immer dann zum Einsatz, wenn die Fleißrichtung von Flüssigkeitsstrom in drei miteinander verbundenen Rohren separat geregelt werden soll. Im Gegensatz zu normalen Kugelhähnen, welche in der Regel nur als Absperrventil eingesetzt werden können, leiten Dreiwegekugelhähne den Durchfluß in verschiedene Richtungen um.

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 20 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 0.26 kg
Hersteller: diverse

Technische Zeichnung

technische Zeichnung des PVC-Dreiwegekugelhahns
D1 D L A M T N PN
15 20 112 80 85 45 57 10

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

Beschreibung

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Dreiwegekugelhahn mit T-Bohrung

Je nach Ausführung der Kugel im Inneren des Absperrhahns unterscheidet man zwei verschiedene Typen von Dreiwegekugelhähnen. Beim Typ mit T-Bohrung besitzt die für den Absperrvorgang verantwortliche Kunststoffkugel zusätzlich zu der durchgängigen eine weitere im 90°-Winkel abgehende Bohrung. Dadurch lassen sich, wie das folgende Bild verdeutlicht, vier verschiedene Schaltzustände realisieren.
dreiwegekugelhahn-t-bohrung

Dreiwegekugelhahn mit L-Bohrung

Bei den Absperrhähnen mit L-Bohrung kann der Flüssigkeitsstrom aus dem Eingangsrohr in eines der zwei abgehende Rohre geleitet werden. Es gibt also insgesamt nur drei Schaltmöglichkeiten. Genau wie bei dem Dreiwegekugelhahn mit T-Bohrung läßt sich der Drehknauf um volle 360° drehen. Das heißt, bei einer vollen Umdreheung ergibt sich auch zweimal die Möglichkeit, alle drei Durchflußrichtungen zu sperren.
dreiwegekugelhahn-l-bohrung

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar
