Produktdaten
Anschluss: | 2x Außengewinde (R) |
---|---|
Anschlussmaße: | 1/2" (20,96 mm) |
Arbeitsdruck (PN): | 16 bar |
Temperatur: | -10 °C bis +80 °C, kurzzeitig 100 °C |
Material: | PP, Dichtungen aus EPDM |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.081 kg |
Hersteller: | Unidelta |
Eigenschaften der PP-Gewindefittings |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
g | L | H | A | B | C | |
---|---|---|---|---|---|---|
1/2" (20,96 mm) | 99 | 16 | 50 | 51 | 68 |
Alle Maße sind gerundet und in mm angegeben.

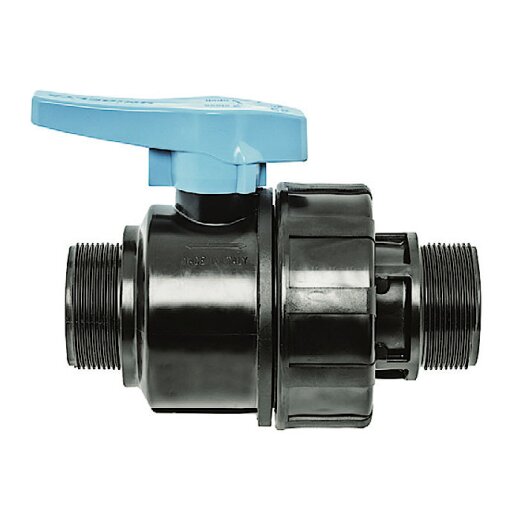

Der PP-Kugelhahn ist mit zwei Außengewinden ausgestattet und besteht aus schwarzem, UV-stabilem PP, für den Einsatz in der Beregnungstechnik. Bei den Gewinden handelt es sich um die in der Wassertechnik gängigen BSP-Gewinde, welche eine Kombination mit Gewindefittings aus verschiedenen Materialien ermöglichen. Die Gewinde müssen zusätzlich abgedichtet werden. Hierzu benötigen sie geeignetes Gewindedichtmaterial, wie z. B. PTFE-Gewindedichtband.
Eine Gewindeseite ist bereits fester Bestandteil des Kugelhahnkörpers. Die zweite Gewindeseite ist mit einer Überwurfmutter fest mit dem Körper verschraubt und kann zu Wartungszwecken, und zur Nachjustierung der Kugel demontiert werden. Die Dichtungen bestehen aus EPDM (nicht für Öle geeignet).
Produkteigenschaften
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen
