Produktbeschreibung

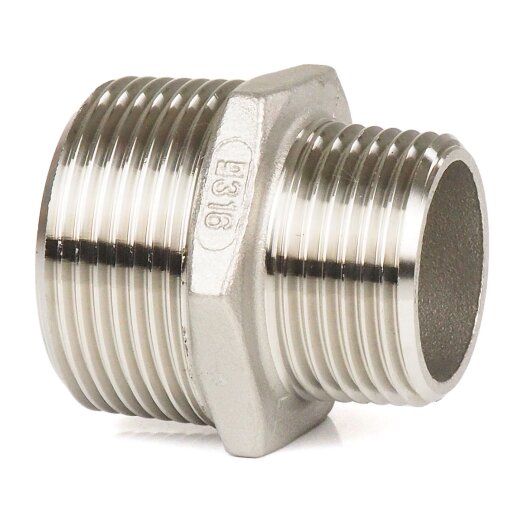

Doppelnippel aus Edelstahl 316 (V4A Stahl nach DIN 1.4408) mit beidseitigem Außengewinde. Zur Abdichtung der Gewinde benötigen Sie ein geeignetes Gewindedichtmaterial aus Hanf oder PTFE (Teflon). Die Edelstahl Doppelnippel unterscheiden sich in Doppelnippel mit gleichen Gewindedurchmessern und Reduziernippeln, welche zwei Gewinde mit unterschiedlichen Durchmessern besitzen. Der Edelstahl Doppelnippel lässt sich bequem mit einem Schraubenschlüssel befestigen.
Der Edelstahl Doppelnippel besteht aus V4A-Edelstahl (AISI 316), welches eine hervorragende chemische Beständigkeit gegenüber verschiedenen Säuren sowie chlorhaltiges Wasser besitzt. Der Werkstoff V4A-Edelstahl (nicht rostender Stahl) ist für die Trinkwasserversorgung geeignet und wird vom Umweltbundesamt als unbedenklich eingestuft. Der Edelstahl Doppelnippel kann für heißes und kaltes Wasser von -20 °C bis 220 °C eingesetzt werden und eignet sich für einen Druckbereich von bis zu 10 bar.
Der Doppelnippel besitzt beidseitig ein konisches Außengewinde (Gewindetyp R). In der Folgenden Tabelle sehen Sie die häufigsten Gewindegrößen in Zoll und die Umrechnung in mm.
| Gewinde in Zoll |
Außengewinde in mm |
|---|---|
| 1/8" | 9,728 |
| 1/4" | 13,157 |
| 3/8" | 16,662 |
| 1/2" | 20,955 |
| 3/4" | 26,441 |
| 1" | 33,249 |
| 1 1/4" | 41,910 |
| 1 1/2" | 47,803 |
| 2" | 59,614 |
| 2 1/2" | 75,184 |
| 3" | 87,884 |
| 4" | 113,030 |
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
- für Lebensmittel, Trinkwasser und die chemische Industrie geeignet
Zusatzinformationen
Häufige Fragen & Hilfe
Herstellerinformationen
ABC Edelstahl Armaturen & Fittings GmbH
Corneliusstr. 2
Baden-Württemberg
Wuppertal, Deutschland, 42329
info@abc-edelstahl.de
Produktdaten
| Anschluss: | Außengewinde (R) |
|---|---|
| Anschlussmaße: | 1/4" (13,16 mm) |
| Arbeitsdruck (PN): | 20 bar (bis max. 40 °C), 10 bar (Heißwasser) |
| Temperatur: | -20 °C bis +220 °C |
| Material: | Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ) |
| Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
| Artikelgewicht: | 0.0153 kg |
| Hersteller: | ABC Edelstahl Armaturen & Fittings GmbH |
| Eigenschaften der Edelstahlfittings | |
Technische Zeichnung
| G | SW | H | A |
|---|---|---|---|
| 1/4" | 15 | 24,23 | 8,35 |
Alle Maße sind in mm angegeben.
