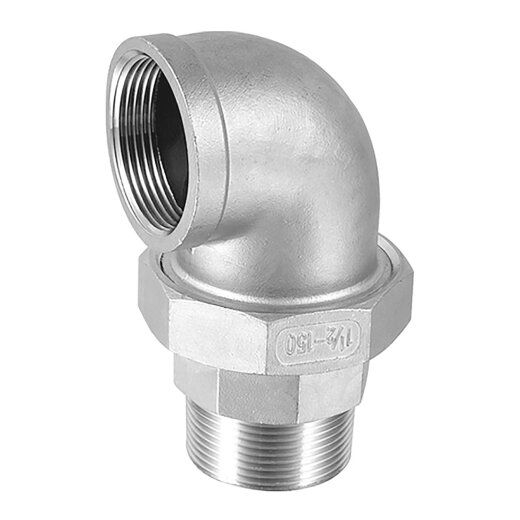

Edelstahl Winkelverschraubung flach dichtend, Außen- x Innengewinde 1 1/2"

Q: Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Q: Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist. Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben. Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter: Gewindefittings und -rohre abdichten

Q: Können Edelstahlfittings mit anderen Metallen kombiniert werden?

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings ) spielt die Reihenfolge keine Rolle.

Q: Sind die Edelstahl Fittings und Ventile für Trinkwasserleitungen geeignet?

Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können. Liste ansehen

Artikelnummer: 6097-112
Kategorie: Edelstahl Gewindefittings u. Ventile AISI 316

Innengewinde

19,80 €

inkl. 19% USt. , zzgl.

Lieferzeit: 4 - 6 Werktage Deutschland

Produktdaten

Anschluss:	Innengewinde (Rp) x Außengewinde (R)
Anschlussmaße:	1 1/2"
Arbeitsdruck:	20 bar (bis max. 40 °C), 10 bar (Heißwasser)
Temperatur:	-20 °C bis +220 °C
Material:	Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ), Dichtung aus PTFE
Normen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht:	0.592 kg
Hersteller:	ABC Edelstahl Armaturen & Fittings GmbH

Produktbeschreibung

Winkelverschraubung aus Edelstahl 316 mit einer Dichtung aus PTFE für die Wasserinstallation. Die Verschraubung ist mit einem Innengewinde und einem Außengewinde versehen. Die Anschlussseiten sind um 90° zueinander geneigt. Zur Abdichtung der Gewinde benötigen Sie zusätzlich ein geeignetes Gewindedichtmaterial. Hier eignet sich Hanf oder Teflonband. Bei den Gewinden handelt es sich um die in der Wassertechnik gängigen Whitworth-Rohrgewinde (BSP-Gewinde).

Die Winkelverschraubung besteht aus V4A-Edelstahl (AISI 316) mit der Werkstoffnummer 1.4408, welches eine hervorragende chemische Beständigkeit gegenüber verschiedenen Säuren und chlorhaltiges Wasser besitzt. Der Werkstoff V4A-Edelstahl (nicht rostender Stahl) ist für die Trinkwasserversorgung geeignet und wird vom Umweltbundesamt als unbedenklich eingestuft. Die Edelstahlkupplung kann für heißes und kaltes Wasser von -20 °C bis 220 °C eingesetzt werden und eignet sich für einen Druckbereich von bis zu 10 bar.

Die Überwurfmutter erlaubt ein Verschrauben der beiden Gewindeseiten, ohne diese drehen zu müssen. Die Gewindeseiten können bei Bedarf voneinander getrennt werden.
