Produktbeschreibung

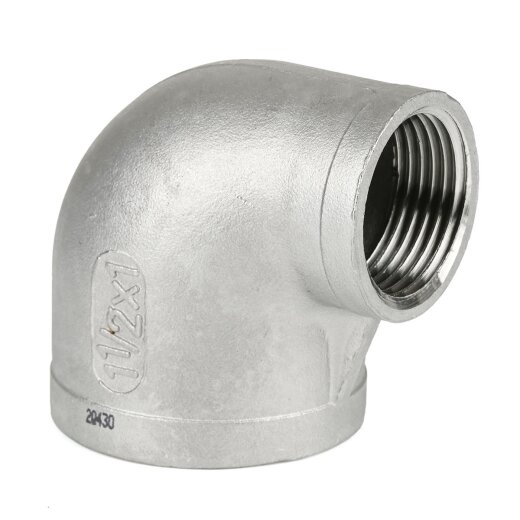

Reduzierter Winkel Nr. 90 aus Edelstahl 316 für die Wasserinstallation. Der Winkel ist beidseitig mit einem Innengewinde versehen. Die Anschlussseiten sind um 90° zueinander geneigt. Zur Abdichtung der Gewinde benötigen Sie zusätzlich ein geeignetes Gewindedichtmaterial. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde.
Der Edelstahlwinkel besteht aus V4A-Edelstahl (AISI 316), welches eine hervorragende chemische Beständigkeit gegenüber verschiedenen Säuren und chlorhaltiges Wasser besitzt. Der Werkstoff V4A-Edelstahl (nicht rostender Stahl) ist für die Trinkwasserversorgung geeignet und wird vom Umweltbundesamt als unbedenklich eingestuft. Der Edelstahlwinkel kann für heißes und kaltes Wasser von -20 °C bis 220 °C eingesetzt werden und eignet sich für einen Druckbereich von bis zu 10 bar.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
- für Lebensmittel, Trinkwasser und die chemische Industrie geeignet
Zusatzinformationen
Häufige Fragen & Hilfe
Technische Zeichnung
| G1 | G2 | D1 | D2 | L | L1 |
|---|---|---|---|---|---|
| 1/2" | 3/8" | 24,5 | 20 | 25 | 26 |
| 3/4" | 3/8" | 30 | 20 | 28 | 28 |
| 3/4" | 1/2" | 30 | 24,5 | 30 | 29 |
| 1" | 1/2" | 37,5 | 24,5 | 33 | 32 |
| 1" | 3/4" | 37,5 | 30 | 35 | 34 |
| 1 1/4" | 3/4" | 46,5 | 30 | 40 | 38 |
| 1 1/4" | 1" | 46,5 | 37,5 | 42 | 40 |
| 1 1/2" | 1" | 53 | 37,5 | 45 | 41 |
| 1 1/2" | 1 1/4" | 53 | 46,5 | 48 | 45 |
| 2" | 1 1/4" | 65,5 | 46,5 | 54 | 48 |
| 2" | 1 1/2" | 65,5 | 53 | 55 | 52 |
Alle Maße sind in mm angegeben.
Herstellerinformationen
GEBO Armaturen GmbH
Gold-Zack-Straße 7-9
Nordrhein-Westfalen
Mettmann, Deutschland, 40822
info@gebo.de
Produktdaten
| Anschluss: | Innengewinde (Rp) |
|---|---|
| Anschlussmaße: | 1 1/2" x 1" |
| Arbeitsdruck (PN): | 20 bar (bis max. 40 °C), 10 bar (Heißwasser) |
| Temperatur: | -20 °C bis +220 °C |
| Material: | Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ) |
| Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
| Artikelgewicht: | 0.284 kg |
| Hersteller: | Gebo |
| Eigenschaften der Edelstahlfittings | |
