Produktbeschreibung

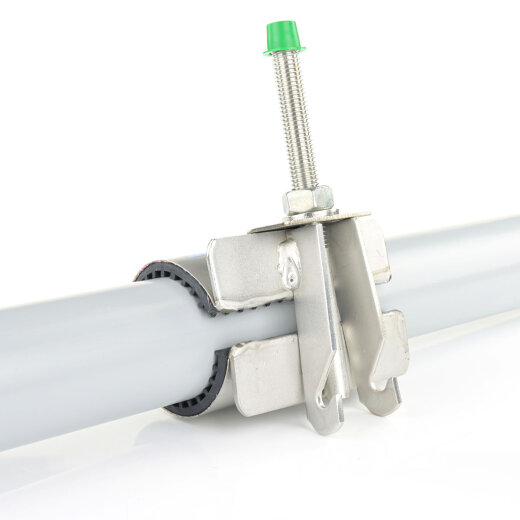

Die Edelstahl-Dichtschellen der Reihe Gebo Unifix sind speziell entwickelt, um dauerhaft kleine Löcher, Risse oder poröse Stellen in Rohrleitungen abzudichten. Das Edelstahl-Dichtband Middle hat eine Baulänge von wahlweise 100 mm oder 150 mm und ist mit einer oder zwei Schrauben zur Montage/Fixierung am Rohr ausgestattet. Die Abdichtschelle besteht aus einem Edelstahlband welches um die abzudichtende Stelle am Rohr gelegt und mit der Schraube festgezogen wird. Auf dem Edelstahlband ist eine EPDM-Manschette mit Gitterstruktur aufgeklebt, welche sich gut an die Rohroberfläche anpasst und optimal abdichtet. Die Abdichtschelle Middle mit 100 mm Breite besitzt eine Schraube und die Abdichtschelle Middle mit 150 mm Breite besitzt zwei Befestigungsschrauben.
Bei der Dichtschelle Unifix Middle handelt es sich um eine etwas größere Version der etwas preiswerteren Dichtschelle Unifix MINI. Das Dichtband Unifix Middle ist mit Haken ausgestattet, in die ein Schraubenschlüssel platziert werden kann, was zu einer einfacheren Montage führt, da hierdurch eine höhere Kraftübertragung auf die Schelle möglich ist. Der Schraubenschlüssel fungiert als Griff beim Festhalten.
Die Edelstahl-Dichtschelle eignet sich für den dauerhaften Einsatz an Edelstahlrohr, Siederohr, Kupferrohr, Gussrohr, duktiles Gussrohr und Stahlrohr, sofern die Oberfläche glatt ist. Für Kaltwasserleitungen aus Kunststoff, wie z. B. PE-Rohr oder PVC-Rohr, ist die Schelle nur als Provisorium zu verwenden und nicht für den dauerhaften Einsatz ausgelegt. Die Schelle Gebo Unifix Middle ist nur für wasserführende Leitungen bis maximal 16 bar Arbeitsdruck und max. 60 °C Wassertemperatur ausgelegt und nicht für Gasrohre geeignet. Die Temperaturbereiche sind stark vom Material abhängig und können vor allem bei Kunststoffrohre wesentlich geringer ausfallen.
Montage der Dichtschelle
Wie groß darf die Beschädigung am Rohr sein?
Der Abstand zwischen dem äußeren Rand der Beschädigung (z. B. ein Riss oder ein Loch) und dem Außenrand der Dichtschelle darf 2 cm aus allen Seiten nicht unterschreiten. Die Schadensstelle sollte größtmöglich durch die Dichtmanschette abgedeckt sein.
Zusatzinformationen
Häufige Fragen & Hilfe
Herstellerinformationen
GEBO Armaturen GmbH
Gold-Zack-Straße 7-9
Nordrhein-Westfalen
Mettmann, Deutschland, 40822
info@gebo.de
Produktdaten
| Innendurchmesser: | 32-36 mm bis 108-118 mm |
|---|---|
| Breite: | wahlweise 100 mm oder 150 mm |
| Arbeitsdruck (PN): | max. 16 bar |
| Temperatur: | max. 60 °C |
| Material: | EPDM, Edelstahl 1.4301 (V2A / AISI 304) |
| Typ: | Gebo Unifix Middle |
| Hersteller: | Gebo |
