Produktbeschreibung

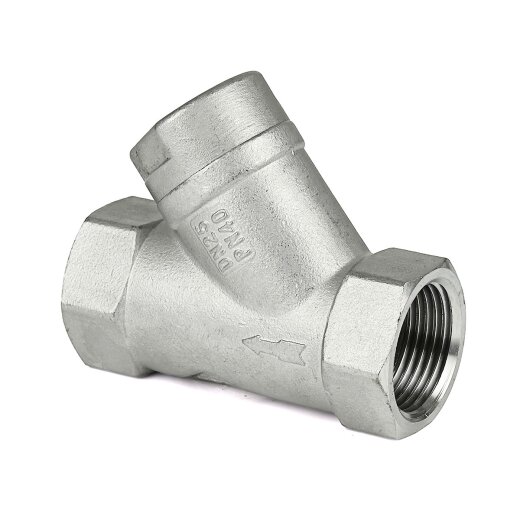

Schrägsitz-Rückschlagventil aus Edelstahl 316 (Feder aus Edelstahl 304) für die Wasserinstallation. Das Rückschlagventil ist mit zwei Innengewinden ausgestattet, welche mit einem geeigneten Gewindedichtmaterial abgedichtet werden müssen. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde.
Die PTFE-Dichtung (Teflon) des Rückschlagventils ermöglicht eine hohe Flüssigkeitstemperatur des Mediums. Der Betriebsdruck liegt bei maximal 40 bar. Das Rückstauventil ist federbelastet, wodurch es selbst schließt. Der Einbau kann in jede Position erfolgen. Die Feder besteht aus Edelstahl AISI 304 (V2A) und ist beständig gegenüber Wasser und ähnlichen Flüssigkeiten.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
- für Druckbereiche bis 40 bar
Zusatzinformationen
Häufige Fragen & Hilfe
Technische Zeichnung
| Größe | D | L | H | PN |
|---|---|---|---|---|
| 1/4" | 11,6 | 65,5 | 31 | 40 |
| 3/8" | 12,5 | 65,5 | 31 | 40 |
| 1/2" | 12,5 | 65,5 | 31 | 40 |
| 3/4" | 18 | 75,5 | 40 | 40 |
| 1" | 23,5 | 90,5 | 50 | 40 |
| 1 1/4" | 31,4 | 111 | 55 | 40 |
| 1 1/2" | 35,7 | 121 | 70,5 | 40 |
| 2" | 45,5 | 151 | 87 | 40 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Herstellerinformationen
ABC Edelstahl Armaturen & Fittings GmbH
Corneliusstr. 2
Baden-Württemberg
Wuppertal, Deutschland, 42329
info@abc-edelstahl.de
Produktdaten
| Anschluss: | 2x Innengewinde (Rp) |
|---|---|
| Anschlussmaße: | 3/4" (26,44 mm) |
| Arbeitsdruck (PN): | 40 bar |
| Öffnungsdruck: | 10 - 16 psi (0,69 - 1,10 bar) |
| Temperatur: | max. 200 °C |
| Material: | Gehäuse und Klappe aus Edelstahl 316, Feder aus Edelstahl 304 |
| Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
| Artikelgewicht: | 0.337 kg |
| Hersteller: | ABC Edelstahl Armaturen & Fittings GmbH |
