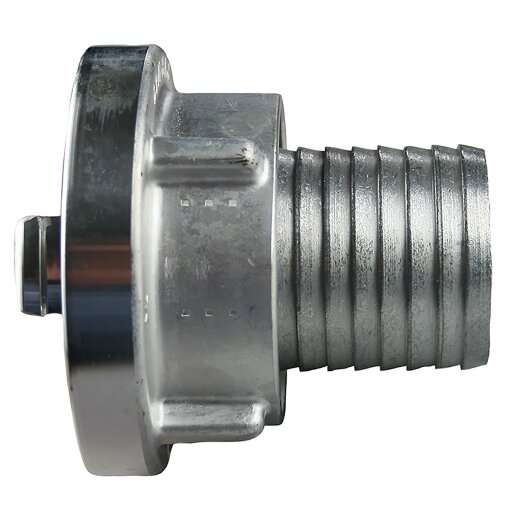

Aluminium Feuerwehr-Saugkupplung mit Schlauchtülle (Sägezahnprofil) 110-A x 102 mm

Feuerwehr Saugkupplung aus Aluminium, für Druck und Saugschläuche. Die Dichtungen bestehen aus NBR. Die Kupplung istk ompatibel mit Storz®-Kupplungen und baugleichen Schlauchkupplungen. Die Schlauchtülle hat ein Sägezahnprofil und bietet einen optimalen Halt von allen Wasserschläuchen.

  • Gerippte Schlauchtülle (Sägezahn)
  • Für Saug- und Druckschläuche
  • Drehbare Tülle
  • Kompatibel mit Storz®-Kupplungen
Kupplung x Schlauchtülle
97,99 €
inkl. 19% USt. , frachtfreie Lieferung
  • Lieferzeit: 4 - 5 Werktage Deutschland

Produktdaten

Anschluss: Feuerwehrkupplung x Schlauchtülle
Anschlussmaße: 110-A x 102 mm
Arbeitsdruck (PN): 15 bar
Temperatur: -30 °C bis +120 °C
Artikelgewicht: 1.723 kg
Hersteller: diverse

Technische Zeichnung

Technische Zeichnung der Feuerwehrkupplung.
KA (110-A) D L
133 102 170
Alle Maße sind in mm angegeben.
KA = Knaggenabstand
Beschreibung

Feuerwehr-Saugkupplung aus Aluminium mit drehbarer Schlauchtülle. Die Kupplung kann für einen Druck von max. 15 bar verwendet werden. Das leichte Aluminium spielt vor allem bei großen Schlauchkupplungen seine Vorteile aus und ermöglicht ein leichtes Handhaben sowie eine einfache Montage und Demontage der Kupplungen. Die Kupplung ist baugleich der Storzkupplungen und kann mit allen Storz®-Kupplungen entsprechenden Durchmessers kombiniert werden.

Die Schlauchtülle ist für einen optimalen Halt des Schlauches gerippt. Hier kommt ein Sägezahnprofil zum Einsatz, welches einen optimalen Halt des Schlauches bietet. Der Schlauch muss zusätzlich mit einer Schlauchschelle fixiert werden. Besonders eignen sich Spannbackenschellen, da diese ein breites Schellenband und gleichzeitig eine hohe Spannkraft besitzen. Die Verwendung eines Drahtes ist aufgrund des Profils nicht anzuraten, da die Rippen den Schlauchmantel beschädigen könnten. Die Tülle eignet sich für alle Flachschläuche und für Saugschläuche und ist mit einem Sicherungsring in der Kupplung gesichert. Die Schlauchtülle ist drehbar und kann sowohl für Saugleitungen, als auch für Druckleitung verwendet werden.

Anwendung

Feuerwehrkupplungen werden einfach miteinander verschraubt. Die Kupplungen zeichnen sich durch ein geringes Gewicht aus und eignen sich vor allem für Schläuche mit großen Durchmessern. Vor allem für Flachschläuche werden Feuerwehrkupplungen eingesetzt. Alle Kupplungen bis Größe B können einfach per Hand fest oder abgeschraubt werden, sofern sich kein Druck auf der Schlauchleitung befindet. Für größere Kupplungen empfehlen wir die Verwendung eines Montageschlüssels.

Allgemeine Produkteigenschaften

  • Temperaturbereich von -30 °C bis +120 °C
  • Betriebsdruck bis 15 bar
  • Saug- und Druckkupplungen
  • Kupplung aus Aluminium, Dichtung aus NBR gefertigt
  • geringes Gewicht
  • Einfache Verarbeitung dank Bajonettverschluss.

Zusatzinformationen

Häufige Fragen

Ja. Alle Feuerwehrkupplungen aus Aluminium und Edelstahl lassen sich problemlos für den Transport von Abwasser und Gülle Einsetzen. Die Dichtungen sind ebenfalls entsprechend chemisch beständig.

Ja. Feuerwehrkupplungen lassen sich sowohl für Saugleitungen, als auch für Druckleitungen verwenden.

Alle Feuerwehrkupplungen sind baugleich zu den Kupplungen der Firma Storz® und können problemlos mit diesen verbunden werden.
