Produktdaten
Anschluss: | 2x Schweißanschluss |
---|---|
Anschlussmaße: | 1/4" (13,5 mm) |
Arbeitsdruck (PN): | 63 bar |
Temperatur: | -20 °C bis +150 °C |
Material: | Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ), Griff aus Edelstahl 304, Dichtung aus PTFE |
Artikelgewicht: | 0.32 kg |
Hersteller: | ABC Edelstahl Armaturen & Fittings GmbH |
Eigenschaften der Edelstahlfittings |
Technische Zeichnung
Größe | d | D | L | H | W | PN |
---|---|---|---|---|---|---|
1/4" | 12,8 | 18 | 59 | 51 | 95 | 63 |
3/8" | 12,8 | 18 | 59 | 51 | 95 | 63 |
1/2" | 15 | 22 | 64 | 55 | 95 | 63 |
3/4" | 20 | 27,5 | 75 | 59 | 110 | 63 |
1" | 25 | 33,5 | 86 | 73 | 135 | 63 |
1 1/4" | 32 | 44 | 97 | 78 | 135 | 63 |
1 1/2" | 38 | 50 | 110 | 91 | 147 | 63 |
2" | 50 | 61,1 | 132 | 99 | 165 | 63 |
2 1/2" | 65 | 76 | 167 | 130 | 215 | 63 |
3" | 80 | 92 | 187 | 142 | 215 | 63 |
4" | 100 | 115 | 230 | 174 | 310 | 63 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Materialien
Nr. | Teil | Material |
---|---|---|
1 | Gehäuse außen | Edelstahl 316 |
2 | Kugel | Edelstahl 316 |
3 | Dichtungsring | PTFE |
4 | Spindeldichtung | PTFE |
5 | Spindel | Edelstahl 316 |
6 | Buchse | Edelstahl 304 |
7 | Spindelring | Edelstahl 304 |
8 | Spindelmutter | Edelstahl 304 |
9 | Anschlussseiten | Edelstahl 316 |
10 | Hebel | Edelstahl 304 |
11 | Schrauben | Edelstahl 304 |
12 | Schraubenmuttern | Edelstahl 304 |
13 | Unterlegscheiben | PVC |
14 | Kugelsitz | PTFE (15 % Graphit) |
15 | Gehäusedichtung | PTFE |
16 | Hebelschutz | PVC |
17 | Verschluss | Edelstahl 304 |
Informationen zu den Maßangaben
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
Temperatur-/Druckdiagramm
Das Diagramm bezieht sich auf einen Nutzungszeitraum von 25 Jahren und Wasser als Medium. Je nach Einsatzbereich und verwendete Medien, kann die Druckbeständigkeit im Laufe der Zeit eingeschränkt werden. Aggressive Medien können die Beständigkeit des Materials genauso wie Temperaturschwankungen, Witterungen und mechanische Belastungen beeinträchtigen.
Um eine möglichst lange Lebensdauer zu gewährleisten, verwenden Sie das Produkt nur für den dafür vorgesehenen Einsatzbereich. Der Arbeitsdruck der Produkte wird als PN (Pressure Nominal) angegeben und und bezieht sich auf eine Temperatur von 20 °C (Wasser als Medium). Es handelt sich um einen Referenzwert, um verschiedene Produkte miteinander vergleichen zu können.

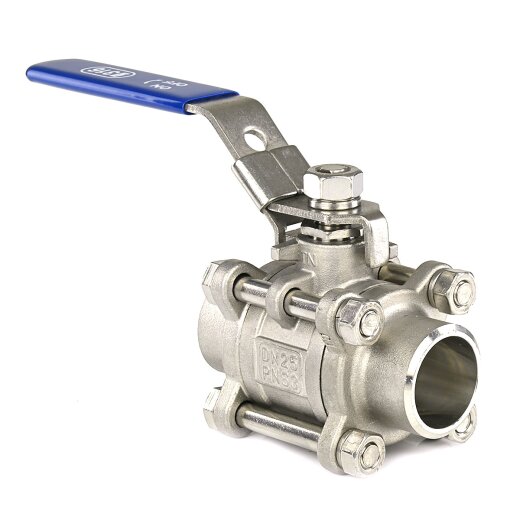

3-teiliger Edelstahl Kugelhahn (Typ 607) mit vollem Durchgang für die Wasserinstallation und professionelle Anwendungen im industriellen Bereich wie z. B. der Lebensmittelindustrie und der Labortechnik. Der Kugelhahn ist mit zwei Schweißmuffen für Edelstahlrohre ausgestattet. und zeichnet sich durch eine hohe chemische Beständigkeit aus.
Über einen Handhebel kann der Kugelhahn geöffnet oder geschlossen werden. Der Handhebel ist gummiert und kann bei Bedarf im komplett geöffneten oder geschlossene Zustand arretiert werden. Es ist möglich ein Schloss (nicht im Lieferumfang) anzubringen, um ein Betätigen des Ventils zu unterbinden. Geeignet für Druckbereiche bis 63 bar.
Das Gehäuse besteht aus einem Feinguss. Die Spindel ist ausblasgesichert. Der Kugelhahn eignet sich für den Einsatz in Heißwasserleitungen bis 150 °C und für Kaltwasserleitungen bis -20 °C sowie für diverse aggressive Chemikalien und für die Drucklufttechnik. Die Dichtungen bestehen aus PTFE. Der Körper sowie die Kugel und die Anschlüsse bestehen aus CF8M-Edelstahl und sind vergleichbar mit AISI 316 Stahl. Die äußeren Bauelemente (Griff, Bolzen, Spindel und Schrauben) bestehen aus Edelstahl AISI 304.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
Zusatzinformationen
Häufige Fragen
Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.
Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.
Ja. Der Kugelhahn ist mit einem vollen Durchgang ausgestattet, um den Durchfluss nicht einzuschränken. Anders als bei einem Kugelhahn mit einem reduzierten Durchgang (preiswerte Variante) besitzen sowohl die Kugelbohrung, als auch die Anschlussseiten einen größeren freien Durchgang.
Ja. Der Edelstahl Kugelhahn kann für den Druckluftbereich und für verschiedene technische Gase oder Dampf eingesetzt werden. Der angegeben Druckbereich kann bei Gasen allerdings geringer ausfallen. Für den angegeben Arbeitsdruck wird Wasser als Medium vorrausgesetzt.
